Po ležaju igala s kolutom: dizajn i primjene

Ležajevi s valjkama s iglama su specijalizirana vrsta valjkastih ležaja poznata po velikom kapacitetu opterećenja u kompaktnom dizajnu. Koriste duge, tanke cilindrične valjke (igle) s omjerom visoke duljine do promjera, što ih čini idealnim za primjene s ograničenim radijalnim prostorom. Ovaj članak istražuje upotrebu iglastih ležajeva i ključnih aspekata dizajna ležaja igala, uključujući usporedbe performansi s drugim tipovima ležaja.

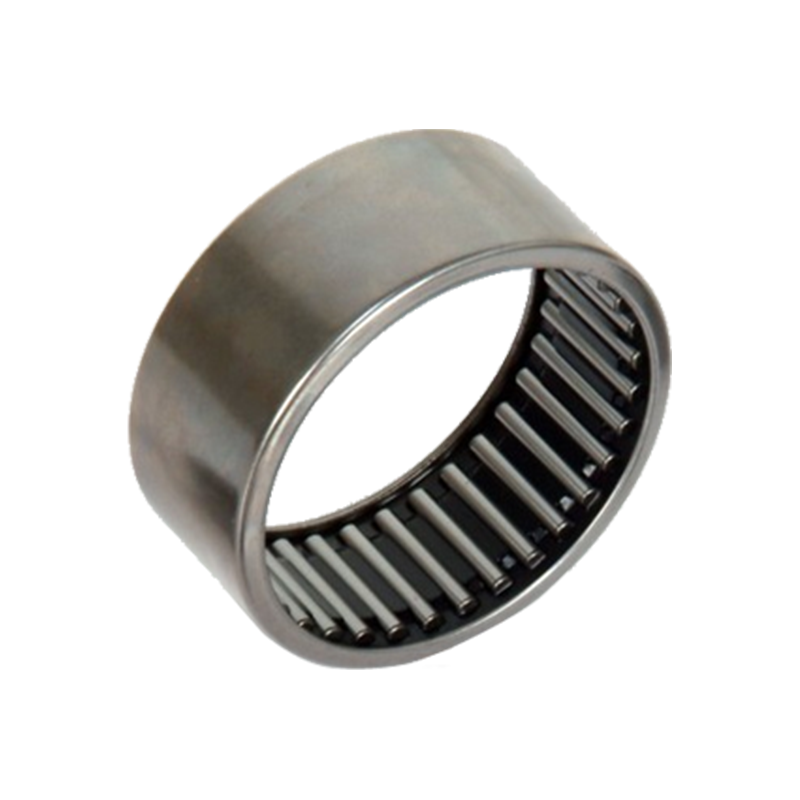

Ležaj igle serije BK serije

Upotreba ležaja igle

Ležajevi s iglama naširoko se koriste u industrijama u kojima su ključni ograničenja prostora i visoki zahtjevi za opterećenjem. Neke uobičajene prijave uključuju:

Automobilski prijenosi: koristi se u mjenjačima, sklopovima kvačila i diferencijalnim sustavima zbog njihove sposobnosti rukovanja visokim radijalnim opterećenjima u uskim prostorima.

Zrakoplovna i obrana: Za njihovu trajnost i lagana svojstva zaposlena u motorima zrakoplova, prizemnom opremu i rotorskim sustavima.

Industrijski strojevi: Pronađeno je u tiskarskim prešama, tekstilnim strojevima i robotici gdje su preciznost i kompaktnost neophodni.

Medicinska oprema: koristi se u uređajima za snimanje i kirurškim alatima zbog njihovog glatkog rada i pouzdanosti.

Usporedba performansi: igle ležajevi u odnosu na kuglične ležajeve

Iglaći ležajevi nadmašuju kuglične ležajeve u kapacitetu opterećenja i učinkovitosti prostora, ali su manje prikladni za brze primjene.

Dizajn ležaja igle

Dizajn ležajeva igala usredotočen je na maksimiziranje kapaciteta opterećenja uz minimiziranje prostora. Ključna razmatranja dizajna uključuju:

1. geometrija valjka
Valjci s iglama imaju duljinu 3-10 puta više od svog promjera, omogućujući veću raspodjelu opterećenja.
Precizno mljevenje osigurava ujednačen kontakt s trkačkim putevima, smanjujući koncentraciju stresa.

2. Konfiguracije kaveza i trkača
Nacrtani igle s čašama: Sadrže tanki vanjski prsten, idealan za lagane primjene.
Spremljeni ležajevi s iglama za prstene: imaju čvrste unutarnje/vanjske prstenove za tešku upotrebu.

Kavez u odnosu na potpuni komplement:
Dizajni u kavezu smanjuju trenje i omogućuju veće brzine.
Dizajni kompletnog komplementa (bez kaveza) maksimiziraju kapacitet opterećenja, ali ograničavaju brzinu.

3. Odabir materijala
Standard: Chrome Steel (SAE 52100) za opće aplikacije.
Visoko djelovanje: keramički ili nehrđajući čelik za korozivno ili ekstremno temperaturno okruženje.

4. Podmazivanje i brtvljenje
Podmazivanje masnoće ili ulja je kritično za smanjenje habanja.
Integrirani brtvi ili štitnici sprječavaju onečišćenje u teškim okruženjima.
