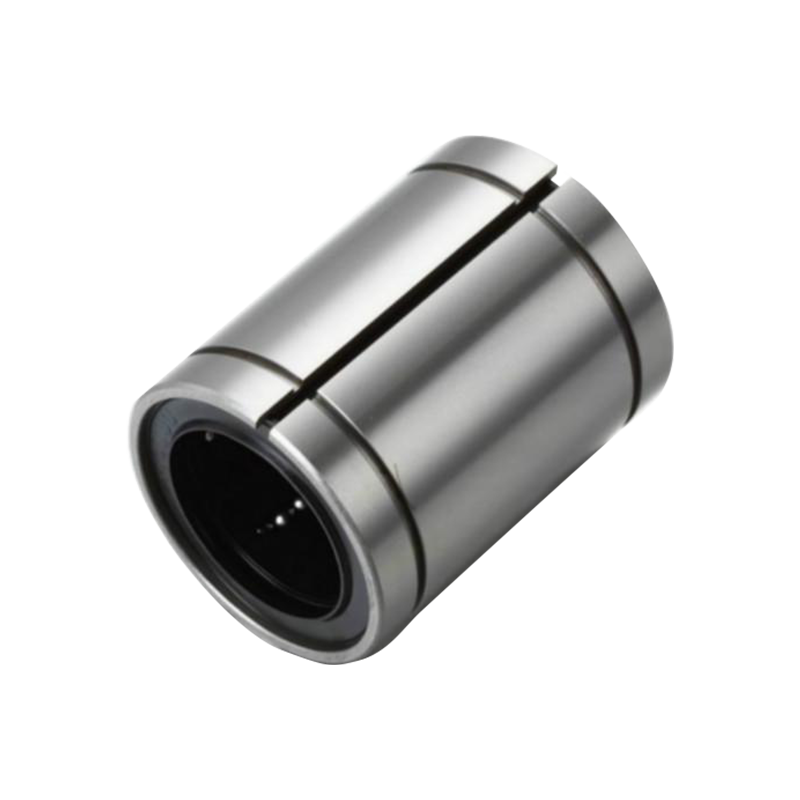

LME..UU..AJ serije podesive linearni kuglični ležajevi to su inovativne komponente dizajnirane posebno za visokoprecizne aplikacije kretanja. Koristi visokokvalitetni čelik i naprednu tehnologiju površinske obrade kako bi se osigurala otpornost na habanje i vijek trajanja. Ova serija proizvoda ima podesivi konstrukcijski dizajn, a korisnici mogu prilagoditi razmak ležaja prema specifičnim potrebama, čime se postiže bolja radna točnost i stabilnost. LME..UU..ležajevi serije AJ naširoko se koriste u opremi za automatizaciju, mehaničkoj obradi, 3 D ispisu i drugim područjima, te mogu učinkovito smanjiti trenje i poboljšati učinkovitost kretanja. Osim toga, metoda instalacije ove serije je jednostavna, a prilagodljivost jaka, što korisnicima čini praktičnim brzu zamjenu različitih uređaja. Bilo u radnom okruženju velikog opterećenja ili velike brzine, LME..UU..AJ serija može održati izvrsne performanse i postati važan dio moderne industrijske automatizacije.
Lme..UU..AJ podesivi linearni ležajevi dizajnirani su za pružanje kontroliranog unutarnjeg razmaka, što je ključno za primjene koje zahtijevaju visoku preciznost i krutost. Ova serija bavi se izazovom upravljanja potencijalnim varijacijama dimenzija u osovinama i kućištima, što može dovesti do smanjenih performansi sustava. Integracijom vanjskog prstena s prorezima s vijkom za podešavanje, ovi linearni kuglični ležajevi omogućuju precizno podešavanje predopterećenja ili zazora, osiguravajući optimalno linearno gibanje i minimizirajući vibracije.
Podesivi linearni kuglični ležajevi prikladni su za primjene koje zahtijevaju visoku preciznost i kontrolirani razmak. Ključna područja primjene uključuju:
Standard LME..UU ležajevi se proizvode prema određenom rasponu slobodnog prostora, koji ne mora uvijek biti optimalan za svaku primjenu, posebno kada se radi o varijacijama promjera osovine. Nasuprot tome, LME..UU..AJ serija pruža mogućnost ručnog podešavanja slobodnog prostora nakon instalacije. Ova značajka omogućuje inženjerima da eliminiraju igru, postignu lagano predopterećenje i značajno povećaju krutost i točnost položaja sustava. Za detaljnu usporedbu na temelju vašeg specifičnog opterećenja i zahtjeva putovanja, obratite se našem tehničkom timu.
Neželjene vibracije ili brbljanje često proizlaze iz pretjeranog razmaka između linearnog ležaja i osovine. Lme..UU..Serija AJ izravno rješava ovaj problem dopuštajući preciznu prilagodbu zazora. Postupnim zatezanjem vijka za podešavanje možete smanjiti razmak na minimum ili čak uvesti malo predopterećenje, koje apsorbira vibracije i dovodi do glatkijeg, dosljednijeg linearnog kretanja. Ispravno podešavanje ovisi o specifičnom opterećenju, brzini i uvjetima okoline vaše aplikacije. Naši inženjeri mogu pružiti besplatnu analizu koja će vam pomoći odrediti optimalnu postavku predopterećenja.

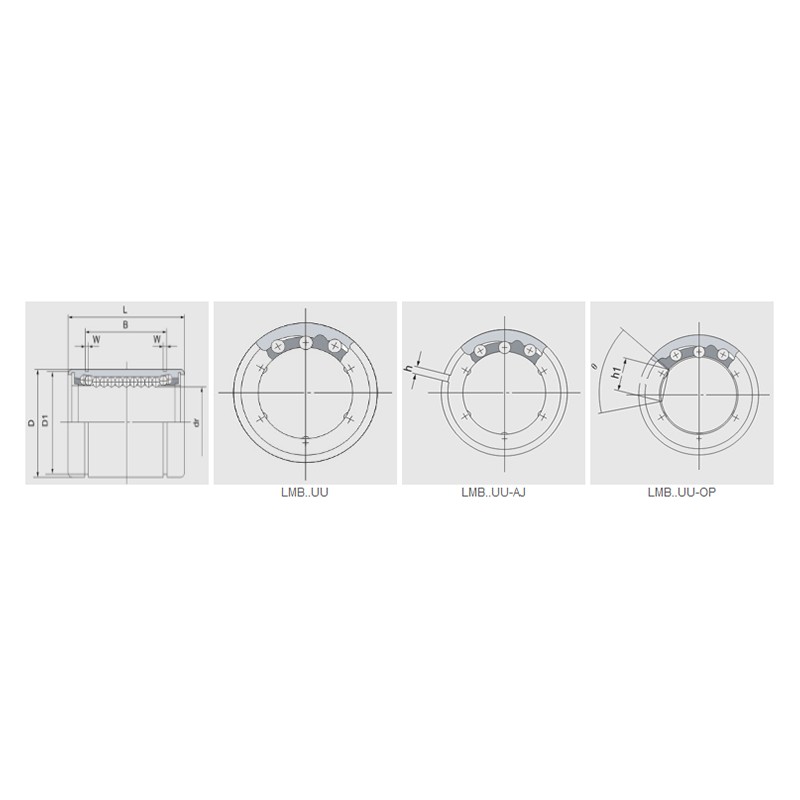

Parametri proizvoda
| Držač smole | Nazivni promjer osovine | dr | Glavne dimenzije i tolerancija | Ekscentričnost | Radijalni razmak (Max) | Osnovna nosivost (kN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME...UU | Kuglični krug | Težina (Kg) | LME...UU-AJ | Kuglični krug | Težina | LME...UU-OP | Kuglični krug | Težina (Kg) | mm | mm | Tolerancija | Tolerancija | D mm | Tolerancija(μm) | L mm | Tolerancija(μm) | B mm | Tolerancija(μm) | W(mm) | D1(mm) | h(mm) | h1(mm) | θ | Dinamičan | Statički | ||
| LME3 | 4 | 1.35 | — | — | — | — | — | — | 3 | 3 | — | 8/0 | 7 | 0/-8 | 10 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 69 | 105 |
| LME4 | 4 | 1.9 | — | — | — | — | — | — | 4 | 4 | — | 8/0 | 8 | 0/-8 | 12 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 88 | 127 |
| LME5UU | 4 | 11 | LME5UU-AJ | 4 | 10 | — | — | — | 5 | 5 | — | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | — | — | 12 | -3 | 206 | 265 |
| LME8UU | 4 | 20 | LME8UU-AJ | 4 | 19.5 | — | — | — | 8 | 8 | — | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | — | — | 12 | -3 | 265 | 402 |
| LME10UU | 4 | 29.5 | LME10UU-AJ | 4 | 29 | LME10UU-OP | 3 | 23 | 10 | 10 | — | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80° | 12 | -4 | 372 | 549 |
| LME12UU | 4 | 41 | LME12UU-AJ | 4 | 40 | LME12UU-OP | 3 | 32 | 12 | 12 | — | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78° | 12 | -4 | 510 | 784 |
| LME16UU | 5 | 57 | LME16UU-AJ | 5 | 56 | LME16UU-OP | 4 | 44 | 16 | 16 | — | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78° | 12 | -4 | 578 | 892 |
| LME20UU | 5 | 91 | LME20UU-AJ | 5 | 90 | LME20UU-OP | 4 | 75 | 20 | 20 | — | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60° | 15 | -6 | 862 | 1370 |
| LME25UU | 6 | 215 | LME25UU-AJ | 6 | 212 | LME25UU-OP | 5 | 181 | 25 | 25 | — | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60° | 15 | -6 | 980 | 1570 |
| LME30UU | 6 | 325 | LME30UU-AJ | 6 | 320 | LME30UU-OP | 5 | 272 | 30 | 30 | — | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50° | 15 | -8 | 1570 | 2740 |
| LME40UU | 6 | 705 | LME40UU-AJ | 6 | 694 | LME40UU-OP | 5 | 600 | 40 | 40 | — | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50° | 17 | -8 | 2160 | 4020 |
| LME50UU | 6 | 1130 | LME50UU-AJ | 6 | 1110 | LME50UU-OP | 5 | 970 | 50 | 50 | — | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50° | 17 | -13 | 3820 | 7940 |
| LME60UU | 6 | 250 | LME60UU-AJ | 6 | 20 | LME60UU-OP | 5 | 1580 | 60 | 60 | — | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54° | 20 | -13 | 4700 | 9800 |
