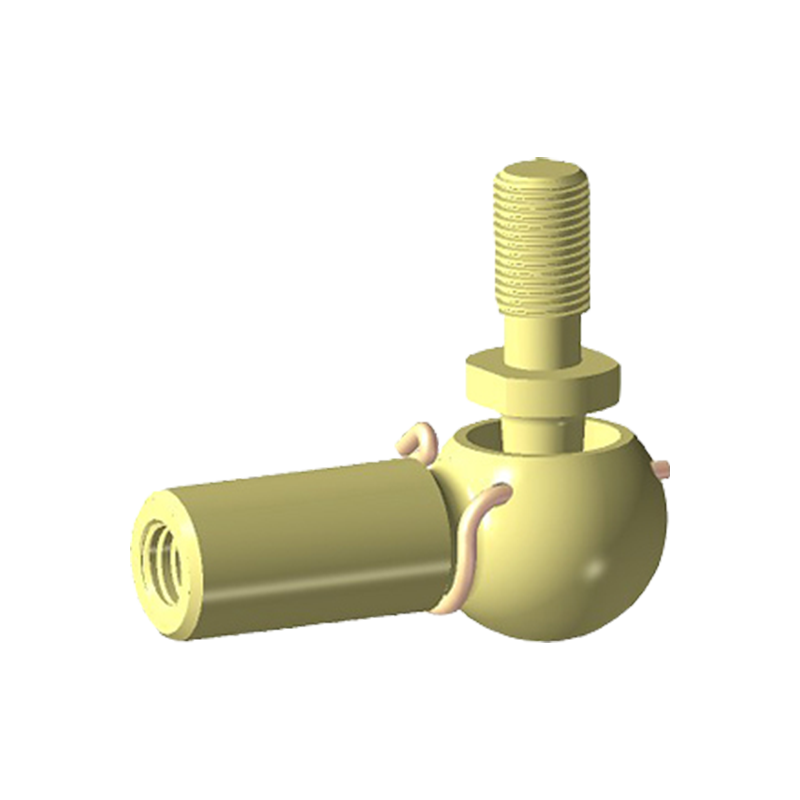

Krajnja lopova SQG serije serije kuglični zglob je komponenta mehaničkog povezivanja visokih performansi koja se široko koristi u različitim industrijskim i mehaničkim opremi. Izrađen od visokokvalitetnih materijala, ovaj ležaj ima izvrsno otpornost na habanje i koroziju i može normalno funkcionirati u ekstremnim uvjetima. Dizajn SQG serije daje mu odličan kapacitet opterećenja i fleksibilan raspon pokreta, pogodan za različite oblike pokreta, poput rotacije, ljuljanja i aksijalnog kretanja. Pored toga, struktura kuglice može učinkovito smanjiti trenje i poboljšati učinkovitost prijenosa. SQG serijski kuglični slojevi krajnji slojevi šipka naširoko se koriste u automobilima, zrakoplovnim, proizvodnji strojeva i drugim poljima, a ključne su komponente kako bi se osigurala stabilnost i pouzdanost mehaničkih sustava. $$
Parametri proizvoda

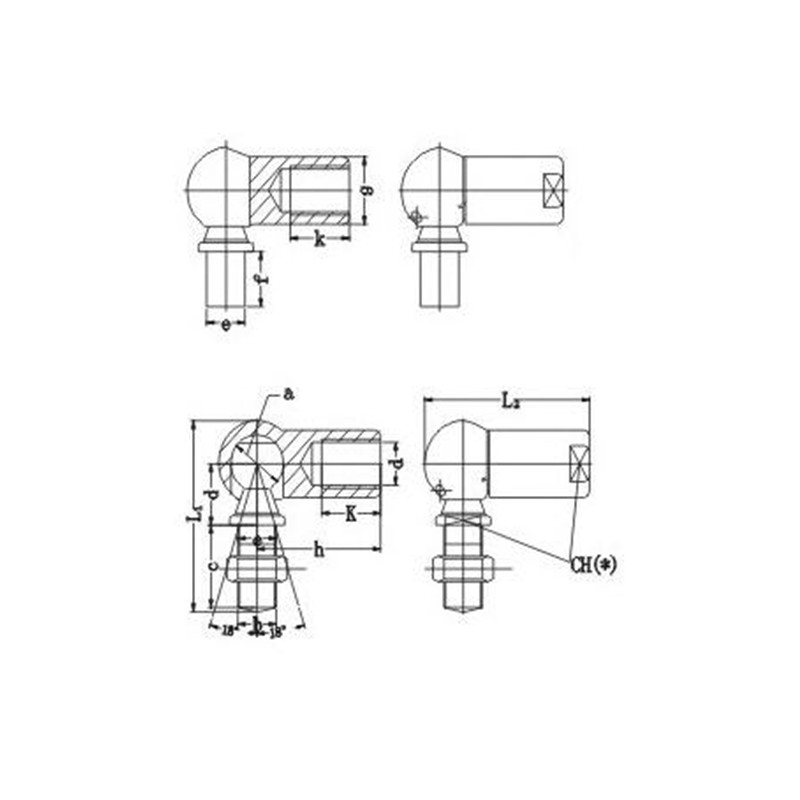

Oznaka | Dimenzije (mm) | Ocjene statičkog opterećenja (KN) | Težina (kg) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D1 | d2 | d3 | l1 | l2 | l3 | S | L1 | D1 | D3 | α ° ≈ | |||
SQG5 | M5 | 8 | 8 | 10.2 | 10.2 | 9 | 7 | 22 | 8 | 12.8 | 10 | 2.2 | 0.015 |
SQG6 | M6 | 10 | 10 | 11.5 | 12.5 | 11 | 8 | 25 | 10 | 14.8 | 15 | 3.5 | 0.025 |
SQG8 | MR | 14 | 13 | 14 | 16.5 | 13 | 11 | 30 | 13 | 193 | 15 | 6.6 | 0.053 |
SQG10 | M10 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 10 | 0.104 |
SQG12 | M12 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 16 | 0.104 |
SQG14 | M14 × 1.5 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 19 | 0.221 |
SQG14/B5 | M14 × 2 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 26 | 0.221 |
