Po narudžbi Serija 1600 Kuglični ležaj dubokog utora Proizvođač, Tvornica

Serija 1600

Kuglični ležaj serije 1600 je široko korišten kotrljajući ležaj. Ima karakteristike niske otpornosti na trenje i velike brzine, te može izdržati radijalno opterećenje ili kombinirano radijalno i aksijalno opterećenje. Ova serija ležajeva sastoji se od vanjskog prstena, unutarnjeg prstena, seta čeličnih kuglica i seta kaveza. Postoje različiti modeli, kao što su 16011, 16012 itd., s unutarnjim promjerima od 25 mm do 100 mm, a vanjski promjeri i debljine također variraju. Zbog izvrsnih performansi i širokog raspona primjena, kuglični ležajevi serije 1600 imaju važnu ulogu u strojevima, automobilima, dizalima i drugim industrijama.

Pošalji upit

Predstavljanje proizvoda

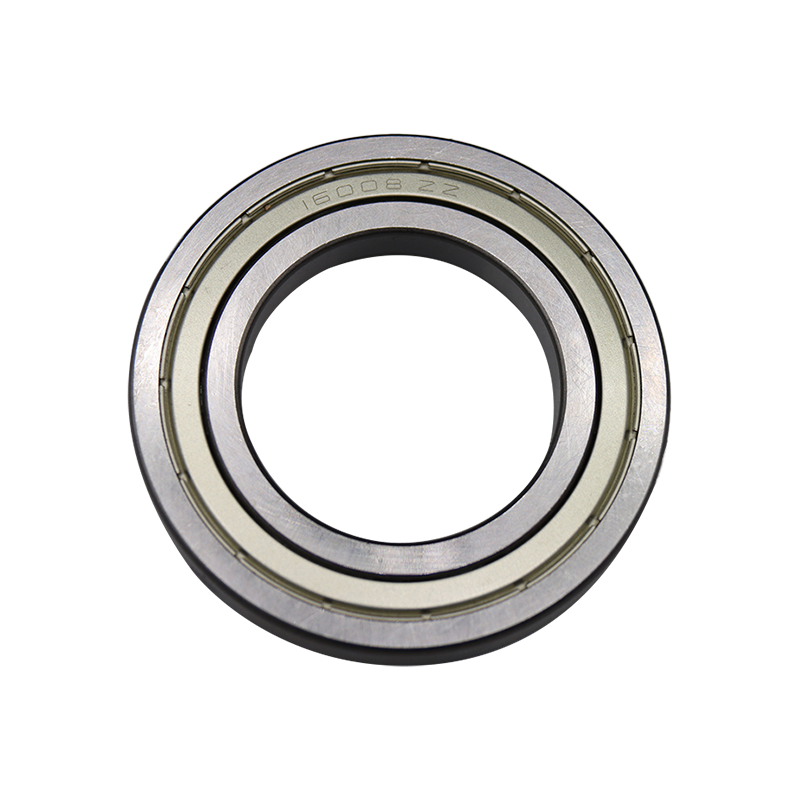

Kuglični ležajevi serije 1600 s dubokim žljebovima koriste dizajn posebno širokog presjeka, dajući veću nosivost radijalnog opterećenja i bolju stabilnost osovine od standardnih ležajeva laganog presjeka istog provrta. Promjeri provrta pokrivaju 10 mm do 50 mm, vanjski promjeri 26 mm do 80 mm, a širine 8 mm do 18 mm, omogućujući seriji da odgovara kućištima gdje je granica opterećenja važnija od kompaktnosti. Proizvodnja slijedi ISO 15 granične dimenzije. Kavezi od prešanog čelika su standardni, s kavezima od poliamida koji se nude za položaje s niskom razinom buke. Klase zazora CN, C3 i C4 mogu se odabrati u fazi narudžbe, a otvorene, ZZ i 2RS varijante brtvljenja dijele istu graničnu platformu. Svaka serija se isporučuje s izvješćima o inspekciji dimenzija i certifikatima o materijalu.

Ekstra širok odjeljak

Širi prstenovi povećavaju radijalni kapacitet i poboljšavaju stabilnost osovine pod kontinuiranim opterećenjem, dok dimenzije provrta ostaju nepromijenjene.

Jedna granična platforma

Otvorene, ZZ i 2RS varijante kao i klase klirensa dijele iste dimenzije, tako da jedan dio obitelji pokriva nekoliko montažnih linija.

Zaključani parametri serije

Postavke procesa su fiksne po ciklusu, održavajući točnost rada unutar dogovorenih raspona tolerancije kroz ponavljajuće narudžbenice.

Inspekcijski paket

Zapisi o serijama, izvješća o dimenzijama i potvrde o materijalu putuju sa svakom pošiljkom za dolazne provjere i revizije.

Referenca za naručivanje

Promjer provrta 10 mm - 50 mm

Vanjski promjer 26 mm - 80 mm

Širina 8 mm - 18 mm

Dinamičko opterećenje 7,0 kN - 30,0 kN

Statičko opterećenje 3,8 kN - 18,5 kN

Mogućnosti kaveza Prešani čelik / poliamid

Klase klirensa CN / C3 / C4

Varijante brtvljenja Otvoreno / ZZ / 2RS

Mogućnosti preciznosti P0 / P6

Ambalaža Industrijski karton/ladica za rasuti teret

Gdje je navedena serija

Industrijske pumpe

Nosač osovine u centrifugalnim i potisnim pumpama kojima je potrebna dodatna radijalna marža.

Reduktori zupčanika

Ležajevi ulaznog i izlaznog vratila u lakim i srednjim reduktorima s ograničenim prostorom kućišta.

Elektromotori

Oslonac rotora gdje širi dio poboljšava stabilnost pod stalnim opterećenjem.

Transportni sustavi

Valjkasti krajnji ležajevi u opremi za rukovanje materijalom s umjerenim radijalnim zahtjevima.

Poljoprivredni strojevi

Položaji pogona i praznog hoda u strojevima koji su izloženi prašini i sezonskim promjenama temperature.

Tekstilna oprema

Nosač valjka u strojevima za obradu koji neprekidno rade stabilnom brzinom.

Upiti kupaca

Kakva je serija 1600 u usporedbi sa serijom 6200?

Serija 1600 ima širi presjek od linije 6200 na istom provrtu, što daje veći radijalni kapacitet i bolju stabilnost osovine. Odabir ovisi o tome je li prostor za stanovanje ili granica nosivosti ograničavajući faktor.

Jesu li dostupne verzije C3?

C3 odobrenje se čuva u zalihama poluproizvoda za uobičajene veličine i potvrđuje se po stavci u fazi narudžbe. CN ostaje zadana klasa za dostupnost u punoj veličini.

Mogu li se različite varijante brtvljenja kombinirati u jednoj narudžbi?

Da. Varijante Open, ZZ i 2RS dijele granične dimenzije, tako da se nekoliko konfiguracija brtvljenja može pojaviti u jednoj narudžbenici i potvrditi na listu sa specifikacijama.

Koja dokumentacija prati skupne pošiljke?

Skupne pošiljke uključuju evidenciju brojeva serija, izvješća o pregledu dimenzija i potvrde o materijalu. Dodatni dokumenti potrebni za dolazni pregled mogu se dogovoriti prilikom potvrde narudžbe.

Skladišne i linijske bilješke

Ambalaža integrity

Držite omote za sprječavanje korozije zapečaćene do problema na strani linije. Otvoreno pakiranje uvlači vlagu tijekom ciklusa temperature i ostavlja mrlje koje ne prolaze inspekciju.

Smjer pritiskanja

Primijenite silu na prsten pod smetnjom. Opterećenje koje prolazi kroz set kuglica ostavlja udubljenja koja se pojavljuju kao zvuk rada nakon što sklop postigne radnu brzinu.

Provjera stanja provrta

Prije postavljanja provjerite zaobljenost i završnu obradu površine. Strugotine i neravnine mijenjaju efektivne smetnje i skraćuju vijek trajanja u položajima kontinuiranog rada.

Otvorena varijanta podmazivanja

Uskladite viskozitet baznog ulja s brzinom i temperaturom. Zatvorene varijante dolaze već napunjene i ne zahtijevaju korak podmazivanja prije sastavljanja.

Serija 1600 ekstra široka program industrijske opskrbe sljedivost serije

Oznaka ležaja	Dimenzija (mm)				Osnovna nosivost (kN)		Ocjene brzine (rpm)		Težina
Oznaka ležaja	d	D	B	rs min	Kr	Kor	Mast	ulje	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
