Serija 6900

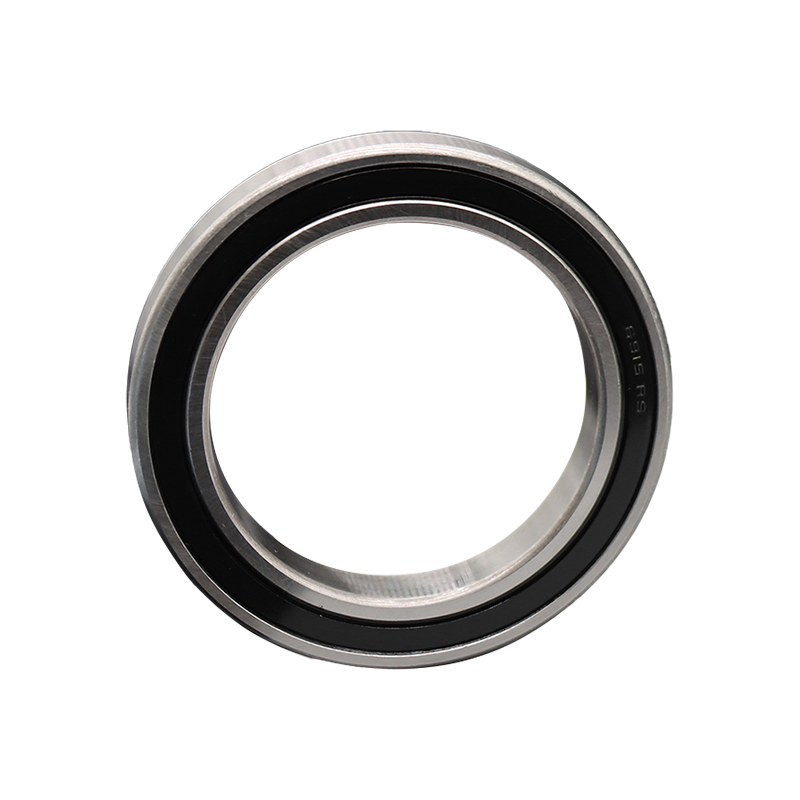

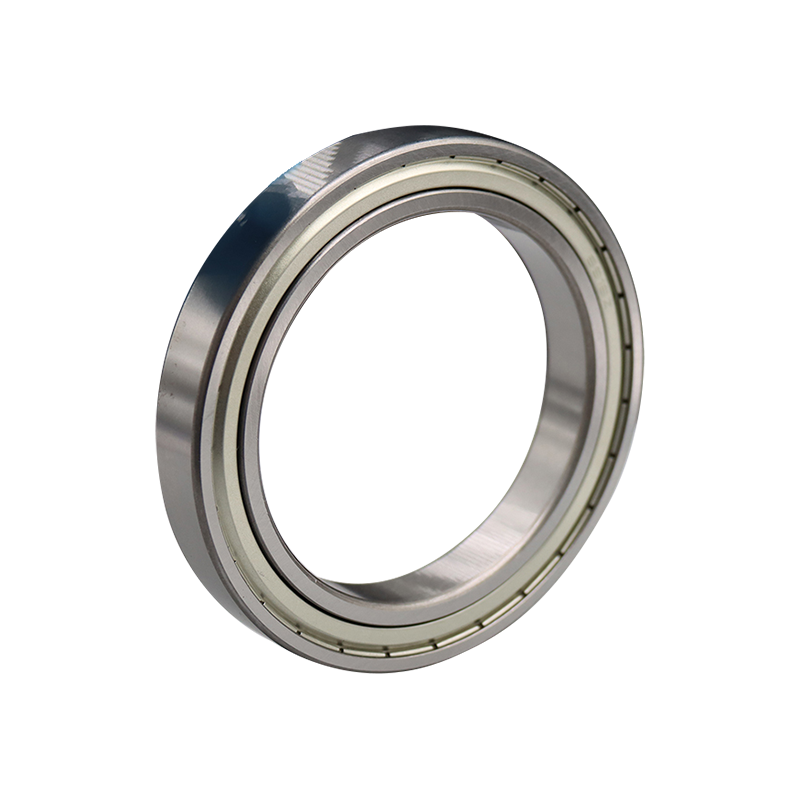

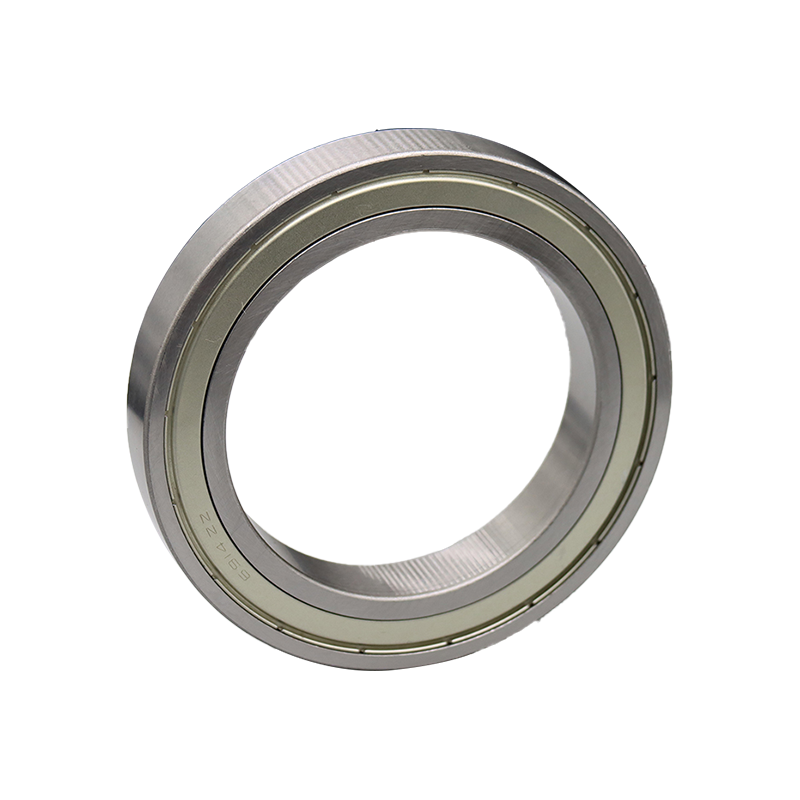

The Kuglični ležaj serije 6900 s dubokim utorima je precizni ležaj unutarnjeg promjera 10 mm, vanjskog promjera 22 mm i debljine 6 mm. Ovaj ležaj se široko koristi u motorima, vodenim pumpama, električnim alatima, zračnim kompresorima, kućanskim aparatima i ostaloj opremi, a omiljen je zbog svoje velike nosivosti i stabilnog rada. U isto vrijeme, ležajevi serije 6900 zahtijevaju visoku proizvodnu preciznost i prikladni su za rotaciju velike brzine i podnošenje određenih radijalnih opterećenja. Oni su nezamjenjive ključne komponente u mnogim mehaničkim uređajima.

Pošalji upit

6900

serije

Deep Groove

Kuglični ležaj

ŠIROKI PRESJEK · OPSKRBA PROIZVODNJE · ISO 15

Kuglični ležajevi serije 6900 s dubokim utorima zauzimaju položaj šireg presjeka unutar raspona dubokih utora s lakim presjekom, pružajući veći radijalni kapacitet od linije 6800 uz manji vanjski promjer od ekvivalentne veličine 6200. Pokrivenost provrta kreće se od 10 mm do 50 mm, s vanjskim promjerima od 22 mm do 72 mm. Proizvodnja slijedi ISO 15 granične dimenzije. Kavezi od prešanog čelika isporučuju se kao standard, s poliamidom ojačanim staklenim vlaknima koji je dostupan za niže bučne položaje. Klase zazora CN, C3 i C4 mogu se odabrati u fazi narudžbe, a konfiguracija brtvljenja je fiksna po stavci. Zapisi o serijama i izvješća o pregledu dimenzija prate svaku pošiljku.

Kapacitet u laganom dijelu

Širi prstenovi od linije 6800 povećavaju radijalno opterećenje bez prelaska na omotnicu 6200.

Konfiguracija stupnja narudžbe

Razmak, kavez i brtvljenje fiksni su po retku narudžbenice na jednoj graničnoj platformi.

Ponovljivi serijski izlaz

Zaključani procesni parametri održavaju točnost rada unutar dogovorenih raspona tolerancije.

Inspekcijski trag

Zapisi o serijama, izvješća o dimenzijama i potvrde o materijalu putuju sa svakom pošiljkom.

REFERENCA NARUDŽBE

dosadno 10–50 mm

Vanjski 22–72 mm

Širina 6–12 mm

Dinamički C 4,6–24,0 kN

Statički C0 2,4–14,5 kN

Kavez Čelik / PA

Klirens CN / C3 / C4

Brtvljenje Otvoreno / ZZ / 2RS

Preciznost P0 / P6

pakirati Karton / pladanj

Područja specifikacije

01 Krajevi pogona pumpe Nosač vratila u malim i srednjim centrifugalnim pumpama s radom izloženim prašini.

02 Osovine reduktora Ulazni i međupoložaji u lakim jedinicama s fiksnim provrtima kućišta.

03 Nosač rotora motora Položaji krajnjih nosača u malim i srednjim motorima s umjerenim radijalnim zahtjevima.

04 Jedinice ventilatora i puhala Oslonac osovine impelera u ventilacijskoj opremi pod stalnim opterećenjem.

05 Transportni valjci Valjkasti krajnji ležajevi u lakim transportnim linijama pri umjerenom opterećenju i brzini.

06 Poljoprivredni priključci Položaji pogona i praznog hoda u strojevima koji su izloženi prašini i promjenama temperature.

Upiti kupaca

Kako se odjeljak 6900 može usporediti sa serijom 6200?

Serija 6900 ima manji vanjski promjer od 6200 za isti provrt, ali širi dio od 6800. Odgovara kućištima gdje je promjer 6200 prevelik, dok je ocjena 6800 nedovoljna.

Imaju li C3 odobrene verzije na skladištu?

C3 se prenosi u zalihama poluproizvoda za uobičajene veličine i potvrđuje se po stavci u fazi narudžbe. CN ostaje zadana klasa za dostupnost u punoj veličini.

Mogu li se otvorene i zatvorene varijante slati zajedno?

Da. Open, ZZ i 2RS dijele granične dimenzije, tako da se višestruke konfiguracije brtvljenja kombiniraju u jednoj narudžbenici i potvrđuju na listu sa specifikacijama.

Što određuje odabir poliamidnog u odnosu na čelični kavez?

Poliamid pokriva niže razine buke unutar gornje granice temperature, dok čelik pokriva više temperature i uvjete udara. Zamjene se prvo provjeravaju prema parametrima primjene.

Skladišne i linijske bilješke

pakiratiaging integrity Držite omote za sprječavanje korozije zapečaćene do problema na strani linije. Otvoreno pakiranje izvlači vlagu tijekom ciklusa temperature.

Smjer pritiskanja Primijenite silu na prsten pod smetnjom. Opterećenje kroz set kuglica ostavlja udubljenja koja se pojavljuju kao zvuk trčanja.

dosadno condition Prije postavljanja provjerite zaobljenost i završnu obradu površine. Strugotine i neravnine mijenjaju učinkovite smetnje i skraćuju vijek trajanja.

Mast otvorene varijante Uskladite viskoznost baznog ulja s brzinom i temperaturom. Zatvorene varijante dolaze već napunjene bez dodatnih koraka.

Oznaka ležaja	Dimenzija (mm)				Osnovna nosivost (kN)		Ocjene brzine (rpm)		Težina
Oznaka ležaja	d	D	B	rs min	kr	Kor	Mast	ulje	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
