Po narudžbi Serija R Kuglični ležaj dubokog utora Proizvođač, Tvornica

Serija R

Kuglični ležaj serije R široko je korišten tip ležaja. Ima karakteristike jednostavne strukture, lake instalacije i niskih troškova održavanja. Može izdržati radijalno opterećenje i određeno dvosmjerno aksijalno opterećenje. Uz to, kuglični ležajevi serije R također imaju karakteristike niskog trenja, niske buke i niske vibracije te su prikladni za uvjete rada pri velikim brzinama. Ova vrsta ležaja nudi različite tipove konstrukcije, poput poklopca za prašinu, brtvenog prstena itd., kako bi se zadovoljile potrebe različitih radnih okruženja.

Pošalji upit

SERIJA R · DUBOKI ŽLJEB · IZUZETNO MALI

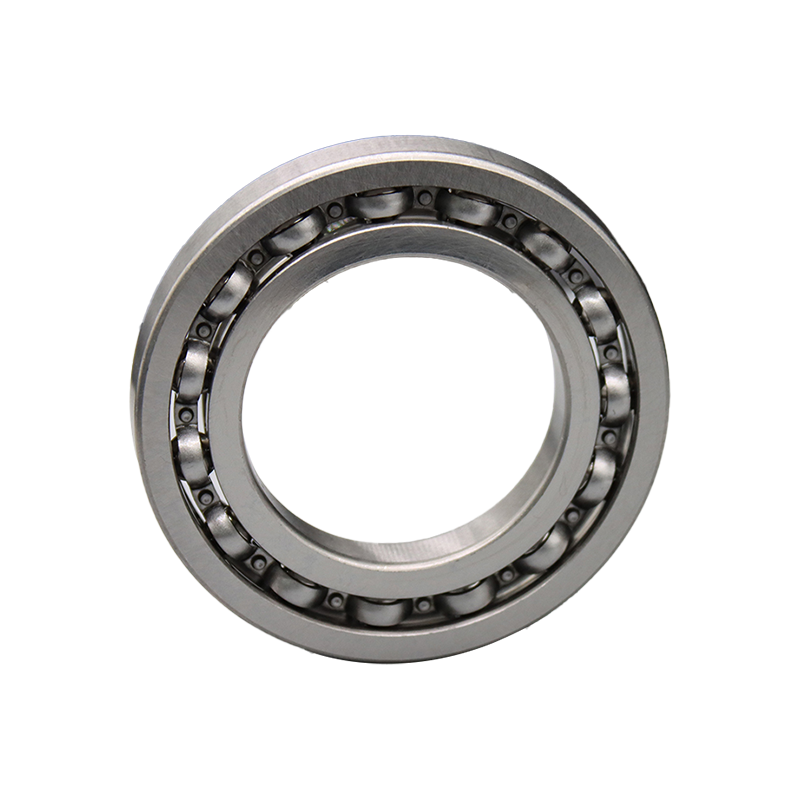

Serija R Kuglični ležaj s dubokim utorima

inčni / metrički provrt otvoreno / zaštićeno / zapečaćeno P0 / P5 preciznost

Kompaktan otisak

Dizajnirana za primjene s ograničenim prostorom, serija R pruža pouzdanu podršku radijalnog i aksijalnog opterećenja unutar minimalne ovojnice.

Inčne i metričke varijante

Dostupan sa standardnim veličinama provrta u inčima (R4, R6, R8 itd.), kao i metričkim ekvivalentima za zamjenjivost s postojećim dizajnom.

Konfiguracije brtvljenja

Otvorene, metalno oklopljene (ZZ) ili gumeno zabrtvljene (2RS) varijante dostupne za ispunjavanje specifičnih zahtjeva za onečišćenje i podmazivanje.

Glatki rad

Precizno brušene vodilice i visokokvalitetne kuglice osiguravaju niske razine vibracija i smanjenu akustičnu buku u osjetljivoj opremi.

Sažetak specifikacije

Promjer provrta 3,175 mm - 12,700 mm (0,125 in - 0,500 in)

Vanjski promjer 7,938 mm - 28,575 mm (0,3125 in - 1,125 in)

Širina 2,779 mm - 7,938 mm

Dinamičko opterećenje 0,5kN - 4,6kN

Statičko opterećenje 0,2kN - 2,3kN

Ograničenje brzine (mast) 18000 - 42000 okretaja u minuti

Uobičajene aplikacije

instrumenti

Mjerni uređaji, mjerači protoka i precizna optička oprema.

Elektromotori

Mali motori ventilatora, koračni motori i minijaturni pogoni.

Automobilizam

Pogoni električnih prozora, pokretači brava na vratima i sklopovi senzora.

Medicinski

Stomatološka oprema, kirurški alati i dijagnostički instrumenti.

Robotika

Zglobni pokretači, osovine senzora i mehanizmi za hvatanje.

Uredska oprema

Pisači, skeneri i sustavi za ulaganje papira.

•

Skladištenje i rukovanje

Čuvati u originalnom pakiranju na čistom i suhom mjestu. Izbjegavajte izlaganje korozivnim kemikalijama. Rukujte s čistim rukavicama kako biste spriječili kontaminaciju kanalnih kanala.

•

Upute za montažu

Ravnomjerno primijenite silu na prsten koji se montira. Koristite prešu s odgovarajućim potpornim rukavcima. Nikada nemojte primijeniti udarnu silu izravno na ležaj.

•

Podmazivanje

Zatvorene varijante su unaprijed podmazane za cijeli život. Otvorene varijante zahtijevaju mast ili ulje kompatibilno s radnom brzinom i rasponom temperature.

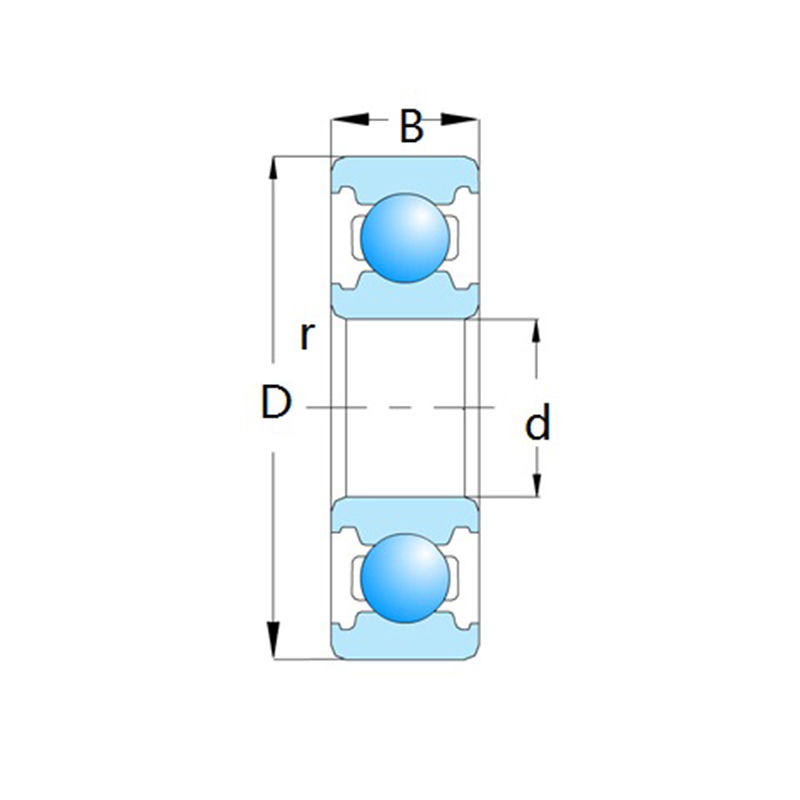

Oznaka ležaja	Dimenzija								Težua
	d	d	D	D	B	B	rs mu	rs mu	Kg
	u	mm	u	mm	u	mm	u	mm	Kg
R10	45420	15.875	36958	34.925	0.2181	5.54	0.031	0.8	37
R12	45355	19.05	37019	41.275	0.3126	7.94	0.031	0.8	47
R14	45481	22.225	37080	47.625	0.3752	9.53	0.031	0.8	71
R16	1	25.4	2	50.8	0.3752	9.53	0.031	0.8	85
R18	36899	28.575	37264	53.975	0.3752	9.53	0.031	0.8	90
R20	36895	31.75	37260	57.15	0.3752	9.53	0.031	0.8	95
R22	36958	34.925	37258	63.5	0.4374	11.11	0.031	0.8	106
R24	36893	38.1	37384	66.675	0.4374	11.11	0.031	0.8	141
R6	45359	9.525	45481	22.225	0.2189	5.56	0.016	0.4	11
R8	45293	12.7	36899	28.575	0.25	6.35	0.016	0.4	18
