Serija 3000A-2RS

3000A-2RS dvoredni kuglični ležajevi serije 3000A-2RS su ležajevi visokih performansi dizajnirani da izdrže istodobna radijalna i aksijalna opterećenja. Njegov jedinstveni dizajn s dva reda osigurava veću nosivost i stabilnost te je prikladan za korištenje u primjenama s velikim opterećenjem i velikom brzinom. Ova serija ležajeva izrađena je od visokokvalitetnih materijala i otporna je na habanje i koroziju kako bi se osigurao dugotrajan i pouzdan rad. Kut kontakta unutarnjeg i vanjskog prstena ležaja precizno je dizajniran za učinkovitu raspodjelu opterećenja, čime se produljuje vijek trajanja. Osim toga, dizajn brtve 2RS učinkovito sprječava ulazak onečišćenja u unutrašnjost ležaja i smanjuje učestalost održavanja. Ova vrsta ležaja naširoko se koristi u automobilskoj industriji, alatnim strojevima, proizvodnji energije vjetra i drugoj mehaničkoj opremi. Ima izvrsne performanse i stabilnost i može zadovoljiti potrebe različitih radnih uvjeta.

Pošalji upit

DVOSTRUKI RED · 30° KONTAKTNI KUT · 2RS ZAPTVLJENO

3000A-2RS Kuglični ležajevi s dvostrukim kutnim kontaktom

Kontaktni kut od 30° dvostruko zapečaćena prethodno podmazan P5 preciznost

Integrirani dvoredni dizajn Serija 3000A-2RS uključuje dva reda kuglica unutar jedne jedinice, omogućujući podršku za velika radijalna opterećenja dok upravlja dvosmjernim aksijalnim silama.

Optimiziran kontaktni kut Dizajniran s nominalnim kontaktnim kutom od 30°, pružajući uravnoteženu izvedbu između aksijalne krutosti i radijalnog opterećenja za svestrane primjene.

Integralni sustav brtvljenja Opremljen 2RS kontaktnim gumenim brtvama s obje strane, ležaj zadržava podmazivanje i sprječava ulazak onečišćenja u prašnjavim ili mokrim okruženjima.

Tvorničko podmazivanje Prethodno napunjen visokokvalitetnom mašću na bazi litija, prikladnom za radne temperature od -30°C do 110°C, smanjujući učestalost održavanja.

Tehnički parametri

Promjer provrta d 10 mm - 40 mm

Vanjski promjer D 26 mm - 72 mm

Širina B 12 mm - 24 mm

Kontaktni kut 30° nominalno

Dinamičko opterećenje C 7,6kN - 28,5kN

Statičko opterećenje C0 5,2kN - 20,8kN

Ograničenje brzine (mast) 8000 - 18000 o/min

Vrsta brtvljenja 2RS (kontaktna guma)

Precizna ocjena P0 / P5

Materijal kaveza PA66 ojačan staklenim vlaknima

Tipične primjene

W Pumpe za vodu Cirkulacijske pumpe rashladnog sredstva u automobilskim i industrijskim sustavima.

G Mjenjači Potporne osovine u reduktorima za lake uvjete rada.

M Motori Električni motori i generatori koji zahtijevaju precizno pozicioniranje osovine.

A Poljoprivredna oprema Komponente kombajna i pogonski sustavi priključnog vratila.

I Industrijski ventilatori Nosač osovine za velike ventilacijske sustave.

P Pumpe i kompresori Centrifugalne pumpe i rotacijski kompresori.

Skladištenje

Čuvati u originalnom neotvorenom pakiranju. Čuvati u suhom prostoru na temperaturi 15-25°C i vlažnosti ispod 60%.

Montaža

Primijenite ravnomjernu silu pritiska na prsten koji se postavlja. Koristite alat za podupiranje kako biste izbjegli deformacije. Prije sastavljanja provjerite tolerancije osovine i kućišta.

Podmazivanje

Prethodno podmazan za život. Nije potrebno početno podmazivanje. Za teške uvjete, obratite se proizvođaču za intervale ponovnog podmazivanja.

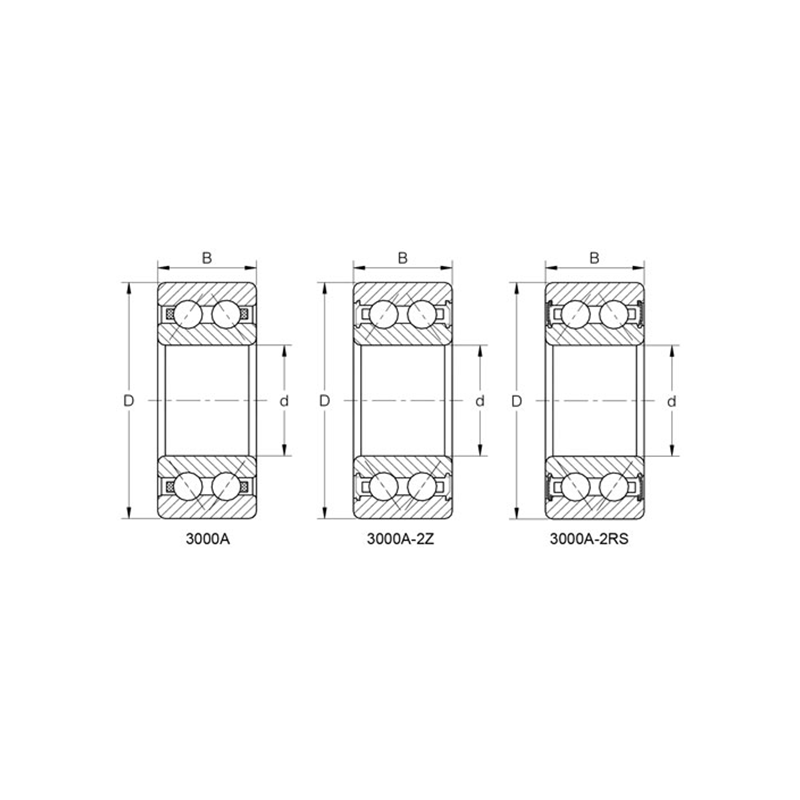

Određenje	Glavne dimenzije (mm)			Osnovna nosivost (KN)		Ograničena brzina (rpm)		Težina
Određenje	d	D	B	Dinamički (Cr)	Statički (Cor)	Mast	ulje	(kg)
3000A-2RS	10	26	12	5.5	3.2	18000	-	0.022
3200A-2RS	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2RS	12	28	12	6.1	3.7	17000	-	0.025
3201A-2RS	12	32	15.9	9	4.9	14000	-	0.058
3002A-2RS	15	32	13	8.5	5.4	14500	-	0.036
3202A-2RS	15	35	15.9	10	6	11000	-	0.066
3302A-2RS	15	42	19	14	8	10000	-	0.13
3003A-2RS	17	35	14	9	6	12500	-	0.042
3203A-2RS	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2RS	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2RS	20	32	10	4.9	3.9	13000	-	0.02
3904A-2RS	20	37	13	9.3	6.6	12000	-	0.046
3004A-2RS	20	42	16	14.2	9.6	11000	-	0.08
3204A-2RS	20	47	20.6	19	12.1	8000	-	0.16
3304A-2RS	20	52	22.2	19	12.3	8500	-	0.22
3805A-2RS	25	37	10	5.5	4.9	11500	-	0.025
3905A-2RS	25	42	13	9.6	7.5	11000	-	0.062
3005A-2RS	25	47	16	15.2	11	9500	-	0.1
3205A-2RS	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2RS	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2RS	30	42	10	5.7	5.6	10000	-	0.03
3906A-2RS	30	47	13	9.9	8.3	9500	-	0.095
3006A-2RS	30	55	19	20.3	15.5	8000	-	0.16
3206A-2RS	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2RS	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2RS	35	47	10	6.1	6.2	8500	-	0.035
3907A-2RS	35	55	15	12.9	11.3	8000	-	0.138
3007A-2RS	35	62	20	24.2	20.4	6500	-	0.24
3207A-2RS	35	72	27	30.4	23.5	5600	-	0.51
3307A-2RS	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2RS	40	52	10	6.4	6.9	7000	-	0.04
3908A-2RS	40	62	16	17.4	15.8	6500	-	0.158
3008A-2RS	40	68	21	24.5	20.8	6000	-	0.279
3208A-2RS	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2RS	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2RS	45	58	10	6.7	7.7	6300	-	0.055
3909A-2RS	45	68	16	17.9	17.2	6000	-	0.183
3009A-2RS	45	75	23	39.3	36.4	5600	-	0.364
3209A-2RS	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2RS	45	100	39.7	72.1	52	4300	-	1.24
3810A-2RS	50	65	12	7	8.4	6000	-	0.075
3910A-2RS	50	72	16	19.1	19.6	5800	-	0.189
3010A-2RS	50	80	23	42.3	41.9	5300	-	0.395
3210A-2RS	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2RS	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2RS	55	72	13	12.8	14.4	5500	-	0.01
3911A-2RS	55	80	19	20	21.7	5300	-	0.282
3011A-2RS	55	90	26	43.7	44.7	4800	-	0.581
3211A-2RS	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2RS	55	120	49.2	106.3	82	3600	-	2.4
3812A-2RS	60	78	14	13.6	16.2	5000	-	0.14
3912A-2RS	60	85	19	21	23.8	4800	-	0.303
3012A-2RS	60	95	26	47.2	53.4	4400	-	0.621
3212A-2RS	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2RS	60	130	54	121.4	95.1	3400	-	3.24
3813A-2RS	65	85	15	15.1	18.3	4700	-	0.182
3913A-2RS	65	90	19	21.4	24.8	4500	-	0.324
3013A-2RS	65	100	26	49.5	59.2	4000	-	0.661
3213A-2RS	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2RS	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2RS	70	90	15	18	21.9	4400	-	0.19
3914A-2RS	70	100	23	25.8	30	4000	-	0.516
3014A-2RS	70	110	30	54.2	58.9	3600	-	0.95
3214A-2RS	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2RS	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2RS	75	95	15	16	20.3	4200	-	0.224
3915A-2RS	75	105	23	26	31.3	3800	-	0.546
3015A-2RS	75	115	30	57.7	66.5	3400	-	1.003
3215A-2RS	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2RS	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2RS	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2RS	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2RS	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2RS	85	180	73	189.4	234.5	2200	-	8.3
3218A-2RS	90	160	52.4	111.8	106.4	2400	-	4.5
