Dvoredni kuglični ležaj serije 3000A-2Z s kutnim kontaktom je ležaj visokih performansi koji se široko koristi u elektromehaničkoj opremi, automobilima i industrijskim strojevima. Ova serija ležajeva ima dvorednu konstrukciju, može izdržati veća aksijalna i radijalna opterećenja i prikladna je za rad pri velikim brzinama i uvjetima velikog opterećenja. Njegova kutna kontaktna struktura omogućuje ležaju učinkovito raspršivanje naprezanja, smanjenje trenja i poboljšanje izdržljivosti pri podnošenju opterećenja. Ležajevi serije 3000A-2Z također su opremljeni poklopcima za prašinu (2Z), koji učinkovito sprječavaju ulazak prljavštine i nečistoća u unutrašnjost ležajeva i produžuju njihov vijek trajanja. Osim toga, ovaj ležaj ima izvrsne performanse u pogledu točnosti i krutosti, što ga čini prikladnim za visoko precizne primjene.
Dvoredni kuglični ležajevi s kutnim kontaktom serije 3000A-2Z projektirani su za primjene koje zahtijevaju veliku aksijalnu i radijalnu nosivost unutar kompaktne aksijalne ovojnice. Konfiguracija s dva reda pruža dvosmjernu aksijalnu potporu uz zadržavanje uske širine u usporedbi s uparenim jednorednim ležajevima. Kontaktni kut od 30° optimizira ravnotežu između aksijalne krutosti i radijalnog opterećenja. Opremljeni 2Z metalnim štitnicima s obje strane, ovi ležajevi pružaju učinkovitu zaštitu od velikih čestica uz održavanje niskog momenta trenja. Prethodno podmazani visokokvalitetnom litijskom mašću, ležajevi nude rad bez održavanja za produljene servisne intervale. Raspon radnih temperatura od -30°C do 110°C. Tipične primjene uključuju pumpe, mjenjače, električne motore i industrijske strojeve gdje su prostorna učinkovitost i velika nosivost ključni.

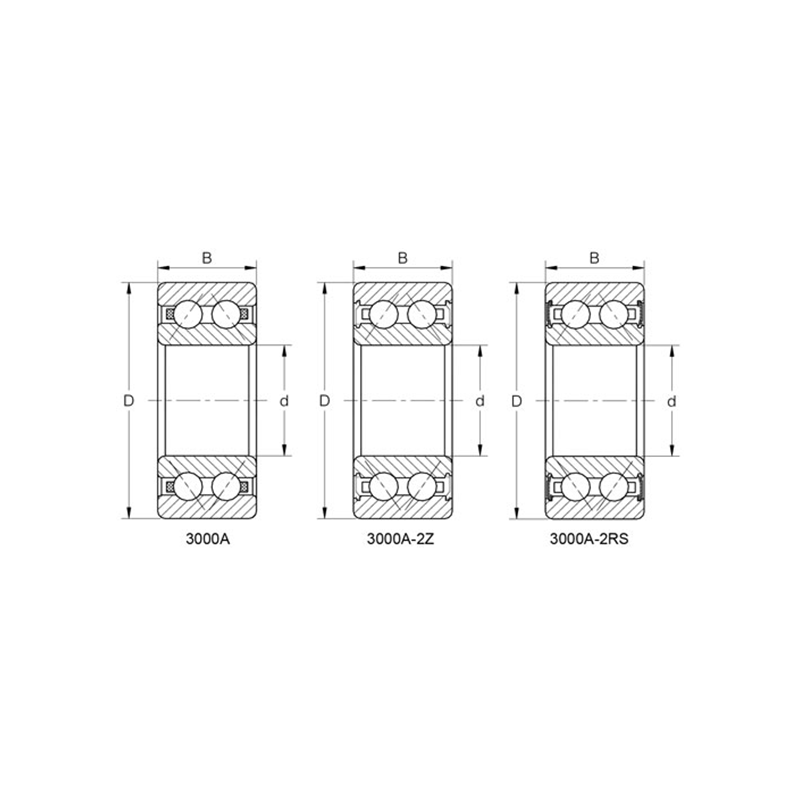

2Z se odnosi na metalne štitove s obje strane, koji štite od velikih čestica i daju niski moment trenja. 2RS se odnosi na kontaktne gumene brtve s obje strane, koje pružaju potpuno brtvljenje protiv vlage i onečišćenja, ali s većim momentom trenja.
Ležajevi 3000A-2Z isporučuju se s postavkama unutarnjeg prednaprezanja optimiziranim za tipične primjene. Za posebne zahtjeve prednaprezanja obratite se proizvođaču. U većini slučajeva, ležaj je dizajniran za standardno prednaprezanje bez potrebe za dodatnim podešavanjem.
Kutni kontaktni ležajevi imaju ograničenu mogućnost neusklađenosti. Maksimalno preporučeno kutno odstupanje manje je od 0,05 stupnjeva. Za primjene s neusklađenošću, razmislite o sfernim valjkastim ležajevima ili samoporavnavajućim kugličnim ležajevima.
Parametri proizvoda
| Određenje | Glavne dimenzije (mm) | Osnovna nosivost (KN) | Ograničena brzina (rpm) | Težina | ||||
| d | D | B | Dinamički (Cr) | Statički (Cor) | Mast | ulje | (kg) | |
| 3000A-2Z | 10 | 26 | 12 | 5.5 | 3.2 | 18000 | - | 0.022 |
| 3200A-2Z | 10 | 30 | 14.3 | 7.5 | 4.3 | 16000 | - | 0.05 |
| 3001A-2Z | 12 | 28 | 12 | 6.1 | 3.7 | 17000 | - | 0.025 |
| 3201A-2Z | 12 | 32 | 15.9 | 9 | 4.9 | 14000 | - | 0.058 |
| 3002A-2Z | 15 | 32 | 13 | 8.5 | 5.4 | 14500 | - | 0.036 |
| 3202A-2Z | 15 | 35 | 15.9 | 10 | 6 | 11000 | - | 0.066 |
| 3302A-2Z | 15 | 42 | 19 | 14 | 8 | 10000 | - | 0.13 |
| 3003A-2Z | 17 | 35 | 14 | 9 | 6 | 12500 | - | 0.042 |
| 3203A-2Z | 17 | 40 | 17.5 | 12.7 | 7.8 | 9000 | - | 0.096 |
| 3303A-2Z | 17 | 47 | 22.2 | 17.3 | 10.4 | 8000 | - | 0.18 |
| 3804A-2Z | 20 | 32 | 10 | 4.9 | 3.9 | 13000 | - | 0.02 |
| 3904A-2Z | 20 | 37 | 13 | 9.3 | 6.6 | 12000 | - | 0.046 |
| 3004A-2Z | 20 | 42 | 16 | 14.2 | 9.6 | 11000 | - | 0.08 |
| 3204A-2Z | 20 | 47 | 20.6 | 19 | 12.1 | 8000 | - | 0.16 |
| 3304A-2Z | 20 | 52 | 22.2 | 19 | 12.3 | 8500 | - | 0.22 |
| 3805A-2Z | 25 | 37 | 10 | 5.5 | 4.9 | 11500 | - | 0.025 |
| 3905A-2Z | 25 | 42 | 13 | 9.6 | 7.5 | 11000 | - | 0.062 |
| 3005A-2Z | 25 | 47 | 16 | 15.2 | 11 | 9500 | - | 0.1 |
| 3205A-2Z | 25 | 52 | 20.6 | 20.6 | 13.9 | 7500 | - | 0.19 |
| 3305A-2Z | 25 | 62 | 25.4 | 27.6 | 17.8 | 7500 | - | 0.367 |
| 3806A-2Z | 30 | 42 | 10 | 5.7 | 5.6 | 10000 | - | 0.03 |
| 3906A-2Z | 30 | 47 | 13 | 9.9 | 8.3 | 9500 | - | 0.095 |
| 3006A-2Z | 30 | 55 | 19 | 20.3 | 15.5 | 8000 | - | 0.16 |
| 3206A-2Z | 30 | 62 | 23.8 | 25.7 | 18.5 | 6300 | - | 0.31 |
| 3306A-2Z | 30 | 72 | 30.2 | 37.2 | 25.9 | 6000 | - | 0.59 |
| 3807A-2Z | 35 | 47 | 10 | 6.1 | 6.2 | 8500 | - | 0.035 |
| 3907A-2Z | 35 | 55 | 15 | 12.9 | 11.3 | 8000 | - | 0.138 |
| 3007A-2Z | 35 | 62 | 20 | 24.2 | 20.4 | 6500 | - | 0.24 |
| 3207A-2Z | 35 | 72 | 27 | 30.4 | 23.5 | 5600 | - | 0.51 |
| 3307A-2Z | 35 | 80 | 34.9 | 46.1 | 35.3 | 5300 | - | 0.82 |
| 3808A-2Z | 40 | 52 | 10 | 6.4 | 6.9 | 7000 | - | 0.04 |
| 3908A-2Z | 40 | 62 | 16 | 17.4 | 15.8 | 6500 | - | 0.158 |
| 3008A-2Z | 40 | 68 | 21 | 24.5 | 20.8 | 6000 | - | 0.279 |
| 3208A-2Z | 40 | 80 | 30.2 | 40.8 | 30.2 | 5300 | - | 0.64 |
| 3308A-2Z | 40 | 90 | 36.5 | 54.9 | 40.1 | 4800 | - | 1.06 |
| 3809A-2Z | 45 | 58 | 10 | 6.7 | 7.7 | 6300 | - | 0.055 |
| 3909A-2Z | 45 | 68 | 16 | 17.9 | 17.2 | 6000 | - | 0.183 |
| 3009A-2Z | 45 | 75 | 23 | 39.3 | 36.4 | 5600 | - | 0.364 |
| 3209A-2Z | 45 | 85 | 30.2 | 42.8 | 34.5 | 4800 | - | 0.72 |
| 3309A-2Z | 45 | 100 | 39.7 | 72.1 | 52 | 4300 | - | 1.24 |
| 3810A-2Z | 50 | 65 | 12 | 7 | 8.4 | 6000 | - | 0.075 |
| 3910A-2Z | 50 | 72 | 16 | 19.1 | 19.6 | 5800 | - | 0.189 |
| 3010A-2Z | 50 | 80 | 23 | 42.3 | 41.9 | 5300 | - | 0.395 |
| 3210A-2Z | 50 | 90 | 30.2 | 43.2 | 35.3 | 4500 | - | 0.78 |
| 3310A-2Z | 50 | 110 | 44.4 | 84.9 | 62.6 | 4000 | - | 1.96 |
| 3811A-2Z | 55 | 72 | 13 | 12.8 | 14.4 | 5500 | - | 0.01 |
| 3911A-2Z | 55 | 80 | 19 | 20 | 21.7 | 5300 | - | 0.282 |
| 3011A-2Z | 55 | 90 | 26 | 43.7 | 44.7 | 4800 | - | 0.581 |
| 3211A-2Z | 55 | 100 | 33.3 | 53.9 | 47.2 | 4000 | - | 1.03 |
| 3311A-2Z | 55 | 120 | 49.2 | 106.3 | 82 | 3600 | - | 2.4 |
| 3812A-2Z | 60 | 78 | 14 | 13.6 | 16.2 | 5000 | - | 0.14 |
| 3912A-2Z | 60 | 85 | 19 | 21 | 23.8 | 4800 | - | 0.303 |
| 3012A-2Z | 60 | 95 | 26 | 47.2 | 53.4 | 4400 | - | 0.621 |
| 3212A-2Z | 60 | 110 | 36.5 | 61.3 | 52.6 | 3800 | - | 1.4 |
| 3312A-2Z | 60 | 130 | 54 | 121.4 | 95.1 | 3400 | - | 3.24 |
| 3813A-2Z | 65 | 85 | 15 | 15.1 | 18.3 | 4700 | - | 0.182 |
| 3913A-2Z | 65 | 90 | 19 | 21.4 | 24.8 | 4500 | - | 0.324 |
| 3013A-2Z | 65 | 100 | 26 | 49.5 | 59.2 | 4000 | - | 0.661 |
| 3213A-2Z | 65 | 120 | 38.1 | 73.4 | 66.6 | 3400 | - | 1.84 |
| 3313A-2Z | 65 | 140 | 58.7 | 137.5 | 109.6 | 2800 | - | 3.9 |
| 3814A-2Z | 70 | 90 | 15 | 18 | 21.9 | 4400 | - | 0.19 |
| 3914A-2Z | 70 | 100 | 23 | 25.8 | 30 | 4000 | - | 0.516 |
| 3014A-2Z | 70 | 110 | 30 | 54.2 | 58.9 | 3600 | - | 0.95 |
| 3214A-2Z | 70 | 125 | 39.7 | 80.5 | 73.8 | 3200 | - | 1.98 |
| 3314A-2Z | 70 | 150 | 63.5 | 154.5 | 125.1 | 2800 | - | 4.7 |
| 3815A-2Z | 75 | 95 | 15 | 16 | 20.3 | 4200 | - | 0.224 |
| 3915A-2Z | 75 | 105 | 23 | 26 | 31.3 | 3800 | - | 0.546 |
| 3015A-2Z | 75 | 115 | 30 | 57.7 | 66.5 | 3400 | - | 1.003 |
| 3215A-2Z | 75 | 130 | 41.3 | 87.9 | 81.4 | 3000 | - | 2.01 |
| 3315A-2Z | 75 | 160 | 68.3 | 171.4 | 134.8 | 2600 | - | 6.3 |
| 3216A-2Z | 80 | 140 | 44.4 | 103.7 | 97.5 | 2800 | - | 2.48 |
| 3316A-2Z | 80 | 170 | 68.3 | 190.1 | 151.7 | 2400 | - | 7.21 |
| 3217A-2Z | 85 | 150 | 49.2 | 111.8 | 106.4 | 2400 | - | 3.2 |
| 3317A-2Z | 85 | 180 | 73 | 189.4 | 234.5 | 2200 | - | 8.3 |
| 3218A-2Z | 90 | 160 | 52.4 | 111.8 | 106.4 | 2400 | - | 4.5 |
