Po narudžbi Serija QJ300 Dvostruki kutni kuglični ležajevi kugli Proizvođač, Tvornica

Serija QJ300

The Serija QJ300 dvoredni kuglični ležajevi s kutnim kontaktom su precizno konstruirane rotirajuće komponente dizajnirane za prilagodbu istovremenim radijalnim i aksijalnim opterećenjima u oba smjera. Strukturno, ova serija odgovara dvama jednorednim kugličnim ležajevima s kutnim kontaktom raspoređenim u konfiguraciji leđa uz leđa, integriranim u kompaktnu jednojediničnu konstrukciju. Unutarnja geometrija ima specifičan kontaktni kut koji omogućuje visoku aksijalnu krutost i sposobnost upravljanja momentima nagiba. Proizvedeni od vakuumski otplinjenog kromiranog čelika (GCr15), ovi ležajevi prolaze kroz standardizirane postupke toplinske obrade kako bi se osigurala dimenzijska stabilnost i otpornost na zamor. Seriju QJ300 karakterizira smanjeni zahtjev za aksijalnim prostorom u usporedbi s uparenim jednorednim jedinicama, što je čini bitnom komponentom za optimizaciju industrijskog pogona i mehaničkih sklopova velike brzine koji zahtijevaju krutu potporu vratila.

Pošalji upit

DVOREDNI · KUTNI KONTAKT

Tehničke specifikacije i inženjerski pregled: Serija QJ300 dvoredni kuglični ležajevi s kutnim kontaktom

Osnovne tehničke prednosti

Dvosmjerna aksijalna potpora

Konfiguracija s dva reda omogućuje ležaju upravljanje potisnim opterećenjima iz oba smjera bez dodatnih komponenti.

Prostorna učinkovitost

Integrirani dizajn nudi užu širinu od dva jednoredna ležaja, što omogućuje kompaktne dizajne kućišta.

Visoka gustoća opterećenja

Optimizirane zakrivljenosti trkaće staze i komplementi kugle povećavaju dinamičko opterećenje unutar standardnog otiska serije ISO 300.

Operativna krutost

Minimalni unutarnji zazor i visoki kontaktni kutovi povećavaju ukupnu krutost sustava osovine.

Ključne karakteristike proizvoda

Parametar Kategorija	Tehnička specifikacija
Materijal	Kromirani čelik s visokim udjelom ugljika (GCr15/SAE 52100)
Kontaktni kut	Standardne opcije 30° / 40°
Klasa preciznosti	P6 (ABEC-3) / P5 (ABEC-5)
Materijal kaveza	Prešani čelik / strojno obrađeni mesing / najlon (PA66)
Vrsta podmazivanja	Otvoreno / Z (zaštićeno) / RS (zapečaćeno)
Unutarnji zazor	C2 / C0 (Normalno) / C3

Primarni scenariji primjene

Industrijske pumpe i kompresori
Upravljanje aksijalnim potiskom i radijalnim otklonom osovine u opremi za rukovanje tekućinama

Poljoprivredni strojevi
Potpora za glavčine kotača i jedinice za izvod snage (PTO) izložene višesmjernom naprezanju

Prijenosni sustavi
Integracija u mjenjače i reduktore gdje je potrebno precizno pozicioniranje osovine pod opterećenjem

Tekstilna i tiskarska oprema
Osiguravanje sinkroniziranog kretanja u brzim valjcima koji zahtijevaju niske razine vibracija

Protokoli rukovanja i održavanja

Uvjeti skladištenja

Ležajevi se moraju skladištiti u originalnoj ambalaži protiv hrđe u suhom okruženju s kontroliranom temperaturom s relativnom vlagom koja ne prelazi 60%. Izbjegavajte izravan kontakt s podovima ili zidovima kako biste spriječili kondenzaciju vlage. Za zabrtvljene ležajeve provjerite datum proizvodnje kako biste osigurali stabilnost masti unutar roka trajanja.

Napomene o instalaciji i korištenju

Primjena sile

Tijekom montaže, primjenite pritisak samo na prsten koji se postavlja (unutarnji prsten za prianjanje osovine, vanjski prsten za prianjanje kućišta) kako biste izbjegli oštećenje rashladne cijevi ili klizne staze.

Čistoća

Održavajte radni prostor bez kontaminanata; mikroskopske čestice mogu dovesti do preranog zamora površine i pucanja.

Usklađivanje

Precizna koncentričnost između vratila i kućišta je obavezna, budući da su ležajevi s kutnim dodirom osjetljivi na ozbiljne neusklađenosti koje uzrokuju neravnomjernu raspodjelu opterećenja.

Upravljanje podmazivanjem

Za ležajeve otvorenog tipa, osigurajte da je mazivo kompatibilno s radnom temperaturom i brzinom rotacije specifične primjene.

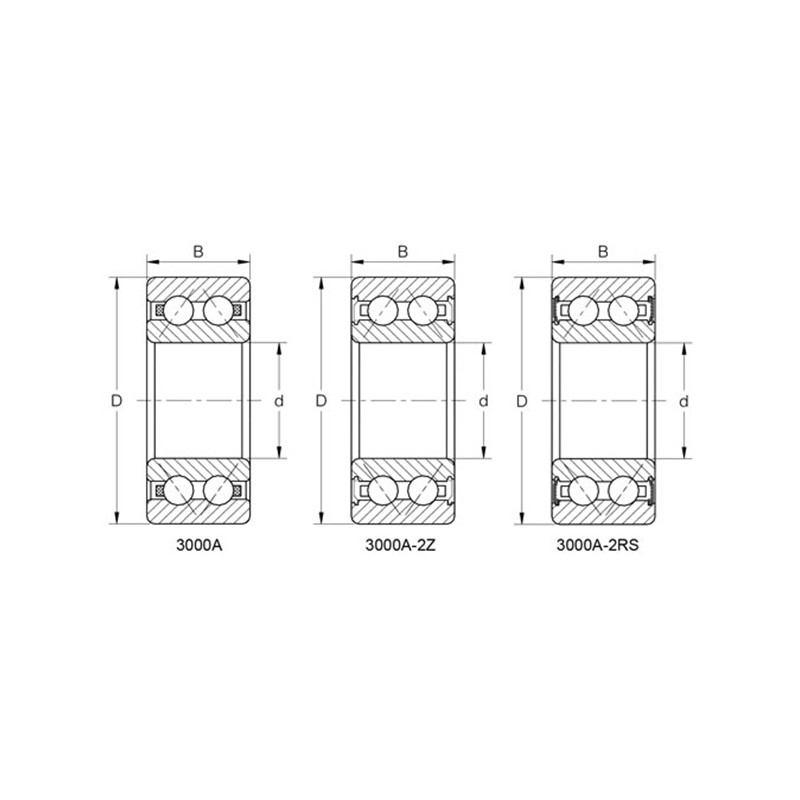

Određenje	Glavne dimenzije (mm)				Osnovna nosivost (KN)		Osnovno opterećenje (kgf)		Ograničenje brzine (rpm)		Udaljenost točke djelovanja	Dimenzije ugradnje (mm)			Težina
Određenje	d	D	B	r(min)	kr	Kor	kr	Kor	Mast	ulje	a0 (mm)	da (min)	Da (maks.)	ra (max)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
