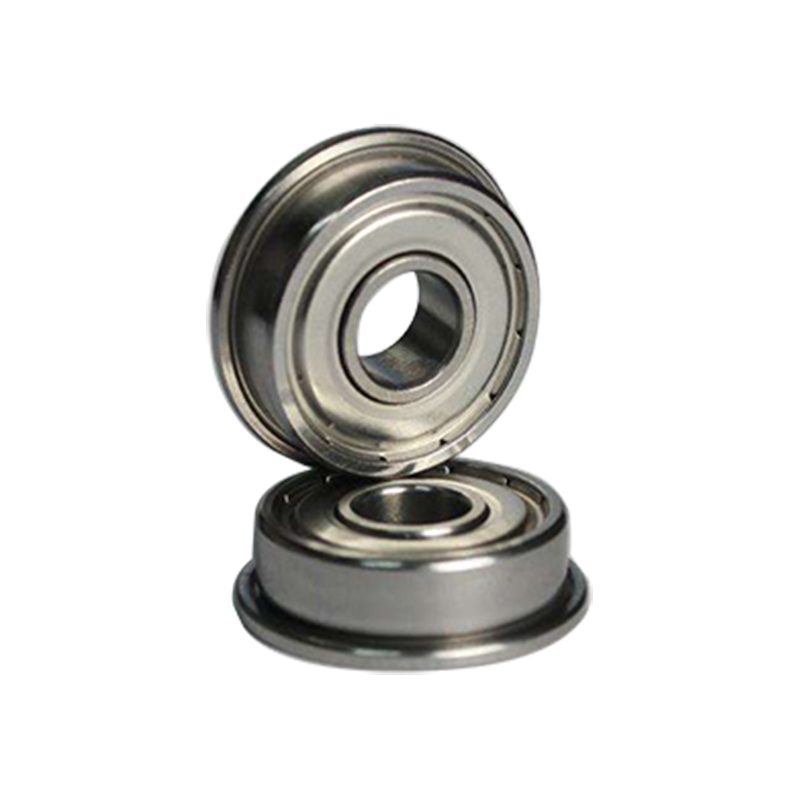

Minijaturni kuglični ležajevi proširene serije mehanička su komponenta koja se široko koristi u preciznoj opremi, s učinkovitim rotacijskim performansama i izvrsnim kapacitetom za prenošenje opterećenja. Ova vrsta ležaja obično se sastoji od unutarnjeg prstena, vanjskog prstena, valjanih elemenata (kuglica) i kaveza. Vanjski prsten ima dizajn prirubnice kako bi se olakšala ugradnja i osigurala stabilnost ležaja tijekom rada. Zbog njihove kompaktne veličine, ova vrsta minijaturnog kugličnog ležaja obično se koristi u elektroničkoj opremi, modelima, automobilima i drugim malim strojevima. Proširena serija dizajnirana je tako da osigura veću krutost i snagu u kompaktnom prostoru za aplikacije velike brzine i visoke preciznosti. Osim toga, visokokvalitetni materijali i maziva smanjuju trenje i proširuju radni vijek. Korisnici bi trebali obratiti pažnju na veličinu, nosivost i brzinu ležaja prilikom odabira kako bi zadovoljili određene potrebe aplikacija.
Parametri proizvoda

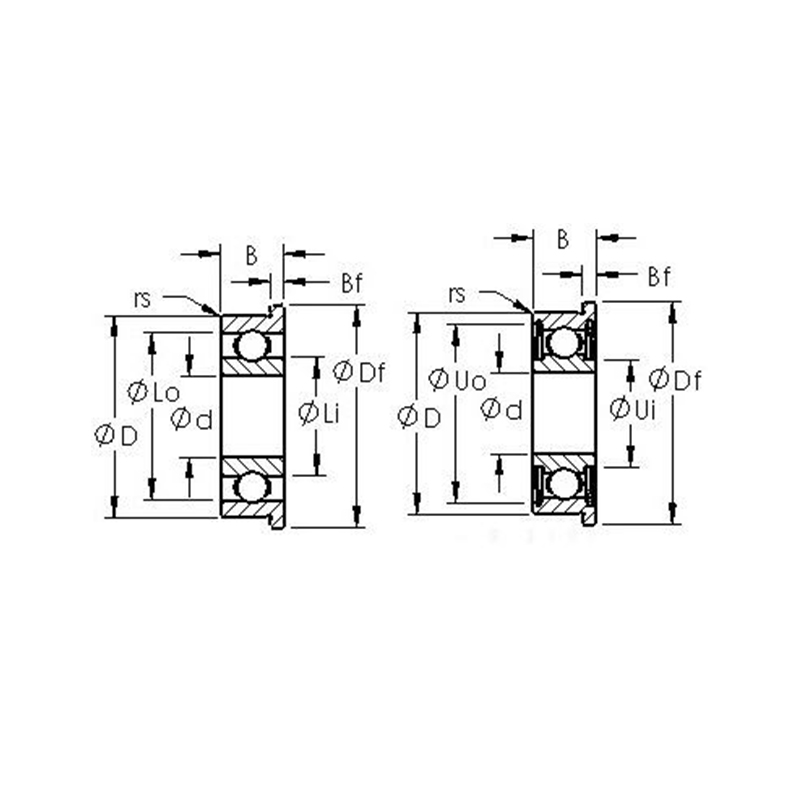

| Referentna vrsta | Promjer dosade | O.D. | Prirubnica | Otvoreni ležaj | Zaštićeni ležaj | ||||||
| r (min) | O.D. | Vanjska širina | Unutarnja širina | Širina prirubnice | Referentna vrsta | Vanjska širina | Unutarnja širina | Širina prirubnice | |||
| Frw0zz | 1.191 | 3.967 | 5.156 | 0.1 | 1.588 | 2.38 | 0.33 | Frw0 | 2.38 | 3.175 | |
| Frw1zz | 1.397 | 4.763 | 5.944 | 0.1 | 1.984 | 2.779 | 0.584 | FRW1 | 2.779 | 3.571 | 0.787 |
| Frw1-4zz | 1.984 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW1-4 | 3.571 | 4.366 | 0.787 |
| Frw133zz | 2.38 | 4.763 | 5.944 | 0.1 | 1.588 | 2.38 | 0.457 | FRW133 | 2.38 | 3.175 | 0.787 |
| FRW1-5ZZ | 2.38 | 7.938 | 9.119 | 0.15 | 2.779 | 3.571 | 0.584 | FRW1-5 | 3.571 | 4.366 | 0.787 |
| FRW144ZZ | 3.175 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW144 | 2.779 | 3.571 | 0.787 |
| Frw2-5zz | 3.175 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | Frw2-5 | 3.571 | 4.366 | 0.787 |
| Frw2-6zz | 3.175 | 9.525 | 10.719 | 0.15 | 2.779 | 3.571 | 0.584 | Frw2-6 | 3.571 | 4.366 | 0.787 |
| Frw2zz | 3.175 | 9.525 | 11.176 | 0.3 | 3.967 | 4.763 | 0.762 | FRW2 | 3.967 | 4.763 | 0.762 |
| FRW155ZZ | 3.967 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW155 | 3.175 | 3.967 | 0.914 |
| FRW156ZZ | 4.763 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW156 | 3.175 | 3.967 | 0.914 |
| FRW166ZZ | 4.763 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW166 | 3.175 | 3.967 | 0.787 |
| Frw3zz | 4.763 | 12.7 | 14.351 | 0.3 | 3.967 | 4.763 | 1.067 | Frw3 | 4.978 | 5.773 | 1.067 |
| FRW168ZZ | 6.35 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW168 | 3.175 | 3.967 | 0.889 |
| FRW188ZZ | 6.35 | 12.7 | 13.894 | 0.15 | 3.175 | 3.967 | 0.584 | FRW188 | 4.763 | 5.558 | 1.143 |
| Frw4zz | 6.35 | 15.875 | 17.526 | 0.3 | 4.978 | 5.773 | 1.067 | FRW4 | 4.978 | 5.773 | 1.067 |
| Frw1810 ZZZ | 7.938 | 12.7 | 13.894 | 0.15 | 3.967 | 4.763 | 0.33 | FRW1810 | 3.967 | 4.763 | 0.33 |
