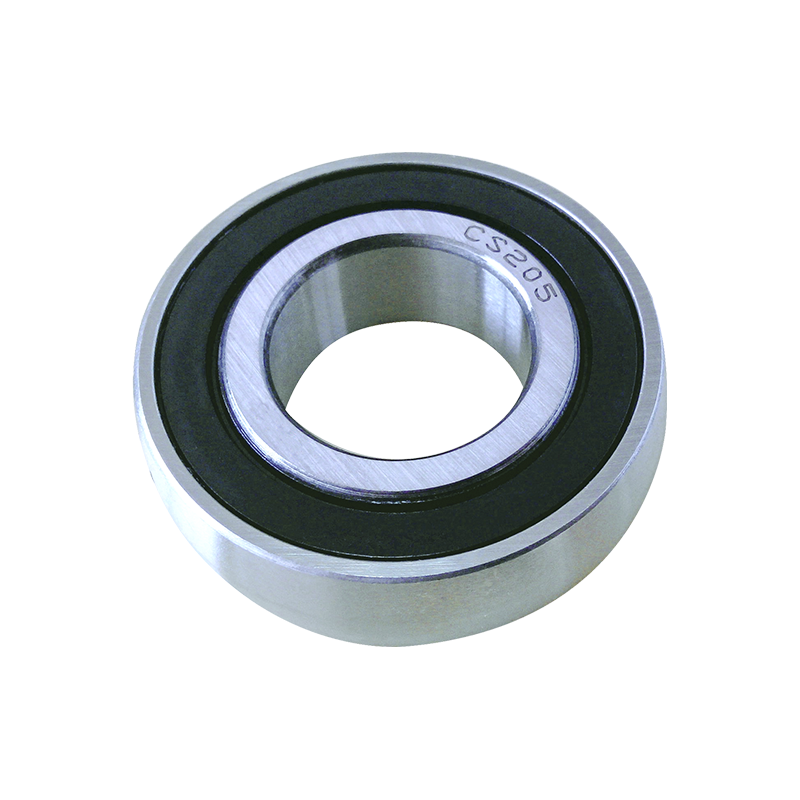

Umetnuti ležajevi serije CS dizajn su ležaja visokih performansi koji se široko koristi u raznim strojevima i industrijskoj opremi. Ovi ležajevi kombiniraju kuglični ležaj s dubokim utorima i dizajn kućišta kako bi pružili izvrsnu sposobnost nošenja opterećenja i izdržljivost. Serija CS izrađena je od visokokvalitetnih materijala, ima dobru otpornost na koroziju i habanje te je pogodna za oštra okruženja kao što su visoke temperature i visoka vlažnost. Uz to, pojednostavljeni postupci instalacije i održavanja omogućuju korisnicima jednostavnu zamjenu i održavanje opreme, čime se povećava ukupna učinkovitost opreme. Umetnuti ležajevi serije CS također dolaze u raznim specifikacijama i veličinama kako bi zadovoljili različite potrebe primjene i naširoko se koriste u poljoprivrednim strojevima, opremi za automatizaciju i transportnim sustavima.
Umetnuti kuglični ležajevi od nehrđajućeg čelika serije CS projektirani su za primjene u kojima su otpornost na koroziju, higijena i trajnost kritični. Izrađeni od martenzitnog nehrđajućeg čelika AISI 440C, ovi ležajevi nude izvrsnu otpornost na vlagu, blage kiseline i okruženja ispiranja bez ugrožavanja nosivosti. Dizajn sferičnog vanjskog prstena kompenzira neusklađenost osovine i netočnosti pri montaži, dok mehanizam za zaključavanje vijka za podešavanje osigurava sigurno pričvršćivanje osovine. Opremljeni 2RS kontaktnim gumenim brtvama s obje strane, ležajevi zadržavaju mazivo i sprječavaju ulazak kontaminanata u prehrambenoj, farmaceutskoj i pomorskoj primjeni. Ležajevi su prethodno podmazani mašću za hranu (registrirana NSF H1) za izravan kontakt s potrošnim proizvodima. Raspon radnih temperatura od -20°C do 110°C, kompatibilan s ciklusima pranja na visokoj temperaturi. Dostupan u inčnim i metričkim veličinama provrta za izravnu zamjenu u postojećoj opremi.
AISI 440C je martenzitni nehrđajući čelik s većom tvrdoćom (58-60 HRC) i otpornošću na trošenje u usporedbi s 304 (austenit). 440C pruža bolju nosivost i otpornost na zamor, što ga čini preferiranim izborom za primjene ležajeva gdje su potrebni otpornost na koroziju i mehanička čvrstoća.
Da, serija CS dizajnirana je za okruženja ispiranja s radnom temperaturom do 110°C. 2RS brtve i mast za hranu održavaju učinkovitost tijekom ciklusa čišćenja na visokim temperaturama. Za kontinuirani rad iznad 100°C, konzultirajte proizvođača za odabir masti.
Upotrijebite momentni ključ s navedenom vrijednošću momenta (obično 2-4 Nm za manje veličine, do 8 Nm za veće ležajeve). Pretjerano zatezanje može deformirati unutarnji prsten, dok premalo zatezanje može uzrokovati klizanje osovine. Uvijek koristite smjesu za osiguranje navoja za primjene s vibracijama.
Da, CS serija je dostupna s NSF H1 registriranom mašću za hranu, što je čini prikladnom za slučajne primjene u kontaktu s hranom. Konstrukcija od nehrđajućeg čelika i zabrtvljeni dizajn sprječavaju kontaminaciju prehrambenih proizvoda mazivom.
Parametri proizvoda

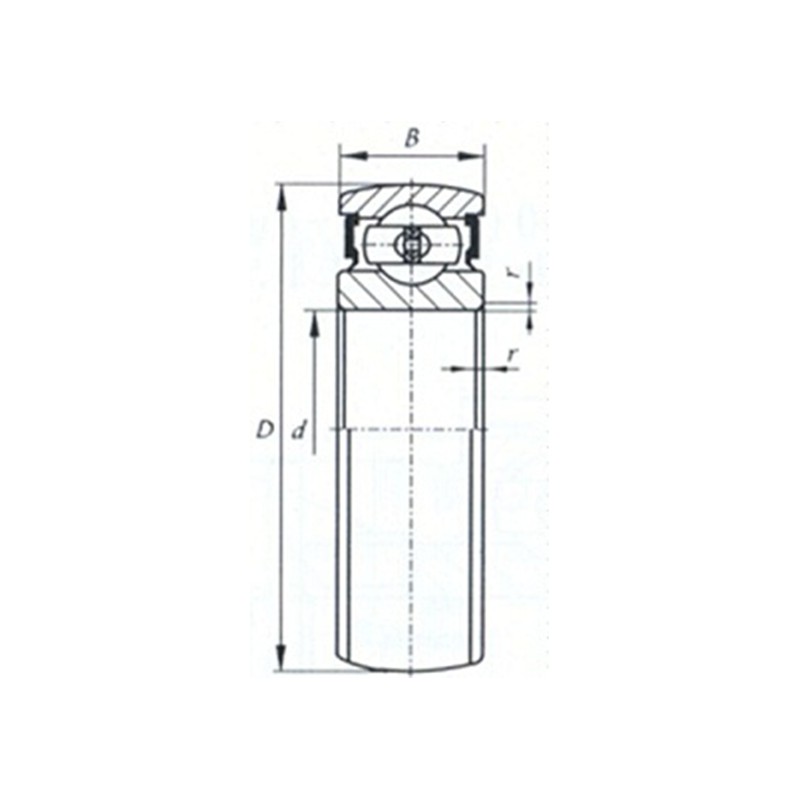

| Oznaka ležaja | Dimenzija (mm) | Osnovna nosivost (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | r min | Kr | Kor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
