Po narudžbi Serija NA Kuglični ležajevi od nehrđajućeg čelika Proizvođač, Tvornica

Serija NA

Umetnuti ležajevi serije NA su kotrljajući ležajevi dizajnirani za pojednostavljenje instalacije i održavanja. Obično se sastoje od unutarnjeg prstena, vanjskog prstena i kotrljajućih tijela. Unutarnji prsten može se postaviti izravno na osovinu, dok je vanjski prsten obično fiksiran na kućište ili nosač. Ležajevi serije NA imaju dobru otpornost na habanje i nosivost te se naširoko koriste u industrijskoj opremi, poljoprivrednim strojevima, električnim alatima i drugim područjima. Njihov dizajn omogućuje rad s određenim stupnjem pomaka osi i promjena kuta, što ih čini vrlo prilagodljivima. Ova serija ležajeva također nudi razne mogućnosti brtvljenja i zaštite od prašine za poboljšanje njihove učinkovitosti u teškim uvjetima. Karakteristike umetnutih ležajeva serije NA čine ih učinkovitim i pouzdanim izborom za ispunjavanje različitih potreba primjene i smanjenje troškova održavanja opreme.

Pošalji upit

NEHRĐAJUĆI UMETNI LEŽAJ · NA SERIJA · OBAVEZA ISPIRANJA

Serija NA

Kuglični ležajevi od nehrđajućeg čelika

dosadno 12–50 mm

Pečat 2RS

Mast H1 prehrambeni razred

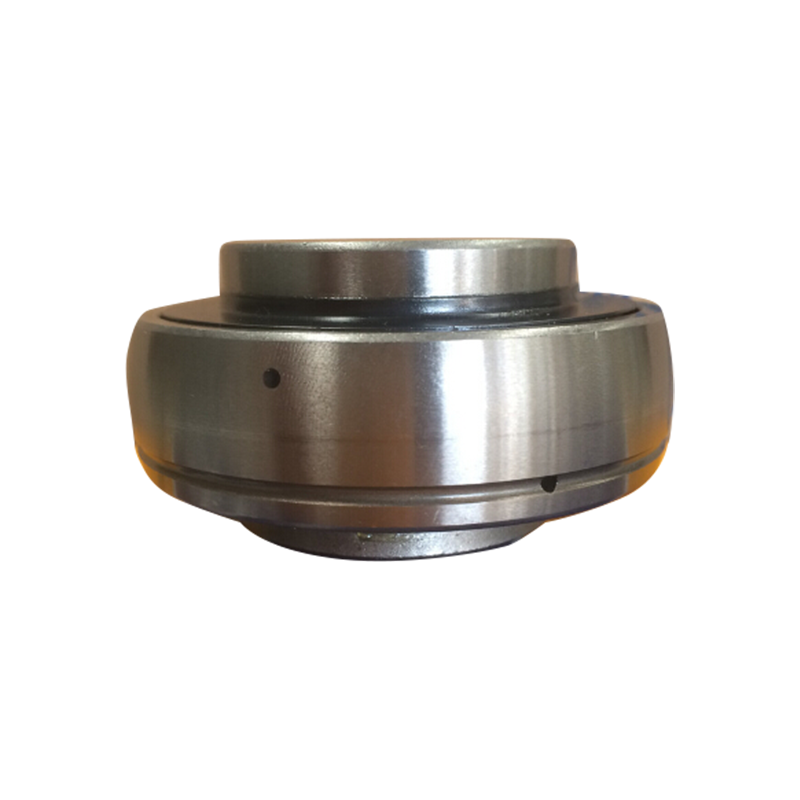

Umetnuti kuglični ležaj od nehrđajućeg čelika serije NA izrađen je za transportne i pogonske položaje koji prolaze kroz redovito čišćenje, kontakt s vlagom ili izlaganje blagim kemikalijama. Umetak spaja prstenove i kuglice od nehrđajućeg čelika s ekscentričnim prstenom za zaključavanje, koji zahvaća osovinu bez potrebe za strojno obrađenim ramenima. Vanjski prsten ima sferni profil tako da jedinica sjeda u standardna konkavna kućišta i tolerira malu količinu otklona osovine. Obje strane koriste kontaktne gumene brtve, a šupljina se prije slanja puni mašću za hranu. Promjeri provrta pokrivaju 12 mm do 50 mm, vanjski promjeri 32 mm do 100 mm, a širina 12 mm do 32 mm. Radna temperatura je između -20°C i 110°C. Serija je uglavnom specificirana za preradu hrane, punjenje pića, linije za pakiranje i farmaceutsku opremu gdje je otpornost na koroziju zahtjev za nabavu.

KLJUČNE KARAKTERISTIKE

Nehrđajući prstenovi i kuglice

Podnosi opetovano ispiranje i kemijski kontakt bez hrđanja ili udubljenja na površinama kanala.

Ekscentrični prsten za zaključavanje

Obujmica se okreće na unutarnjem prstenu za stezanje osovine, pojednostavljujući instalaciju i dopuštajući uklanjanje bez oštećenja završne obrade osovine.

Sferna vanjska kontura

Odgovara konkavnom jastuku i kućištima s prirubnicom, upijajući male neusklađenosti osovine koje bi inače opteretile rub kanala.

Kontaktna brtva i punjenje za hranu

Gumene kontaktne brtve s obje strane blokiraju vodu i ostatke proizvoda, dok unaprijed napunjena H1 mast podržava sanitarne radne uvjete.

REFERENCA ZA NARUDŽBU

dosadno diameter 12 mm – 50 mm

Vanjski promjer 32 mm – 100 mm

Širina 12 mm – 32 mm

Materijal prstena i kuglice Nehrđajući čelik

Metoda zaključavanja Ekscentrični ovratnik

Pečating type 2RS kontaktna guma

Mast fill H1 prehrambeni razred

Raspon temperature -20°C do 110°C

Kompatibilnost stanovanja Jastučni blok / s prirubnicom

Ambalaža Karton otporan na koroziju

PODRUČJA SPECIFIKACIJE

Transporteri za preradu hrane

Potpora valjka i pogonske osovine na linijama koje izvode česte cikluse pranja sa sredstvima za dezinfekciju.

Linije za punjenje pića

Transportna traka i položaji za punjenje izloženi vodenom spreju, ostacima sirupa i kemikalijama za čišćenje.

Strojevi za pakiranje

Jedinice za zatvaranje, označavanje i kartoniranje gdje su prisutni vlaga i prašina proizvoda.

Farmaceutska oprema

Strojevi za čiste prostore koji trebaju otpornost na koroziju i nisko rasipanje čestica iz pokretnih dijelova.

Pomorske jedinice i jedinice na dokovima

Oprema za rukovanje palubom izložena slanom zraku i povremenom kontaktu s vodom.

Pogoni za kemijsku obradu

Oprema za miješanje i prijenos tamo gdje blagi korozivni mediji dolaze u kontakt s prostorom kućišta.

PITANJA O NABAVI

Po čemu se ekscentrični prsten razlikuje od zaključavanja s navojem?

Ekscentrični prsten se okreće na unutarnjem prstenu kako bi stegnuo osovinu po cijelom opsegu, ravnomjernije raspoređujući silu prianjanja od točkastih kontaktnih vijaka. To smanjuje rizik od tragova na osovini i omogućuje uklanjanje bez zarezivanja površine osovine.

Može li se serija NA ugraditi u postojeća kućišta blok jastuka?

Da. Sferična vanjska kontura odgovara standardnim konkavnim provrtima kućišta, tako da umetak odgovara kompatibilnom bloku jastuka i jedinicama s prirubnicom. Provjerite promjer provrta kućišta u odnosu na vanjski promjer umetka prije sklapanja.

Koje se podmazivanje primjenjuje u tvornici?

Svaka jedinica je pakirana H1 mašću za hranu prije brtvljenja. Volumen punjenja je postavljen za veličinu ležaja, tako da nije potrebno dodatno podmazivanje prije ugradnje na strani voda.

Koja vrsta nehrđajućeg čelika se koristi za prstenove i lopte?

Prstenovi i kuglice koriste nehrđajući ležaj odabran za mokro i blago korozivno korištenje. Točna klasa navedena je na potvrdi o materijalu koja se isporučuje uz svaku pošiljku.

NAPOMENE O SKLADIŠTU I MONTAŽI

Priprema vratila

Očistite osovinu i uklonite neravnine prije umetanja ležaja. Površinske greške ispod unutarnjeg prstena stvaraju lokalne točke naprezanja koje skraćuju vijek trajanja.

Zatezanje ovratnika

Okrećite ekscentrični prsten u smjeru vrtnje osovine i zategnite vijak za zaključavanje. Ponovno provjerite sjedala nakon prvih sati rada.

Provjera provrta kućišta

Provjerite je li provrt konkavnog kućišta čist i bez stvrdnutih ostataka. Kontaminacija smanjuje učinak samoporavnavanja i skraćuje vijek trajanja umetka.

Skladištenje

Držite originalno pakiranje zapečaćeno do izdavanja na strani linije. Čuvajte podalje od kloriranih otapala i visoke vlažnosti kako biste sačuvali nehrđajući završni sloj.

Nehrđajući umetak serije NA ekscentrični ovratnik za zaključavanje H1 punjenje za hranu

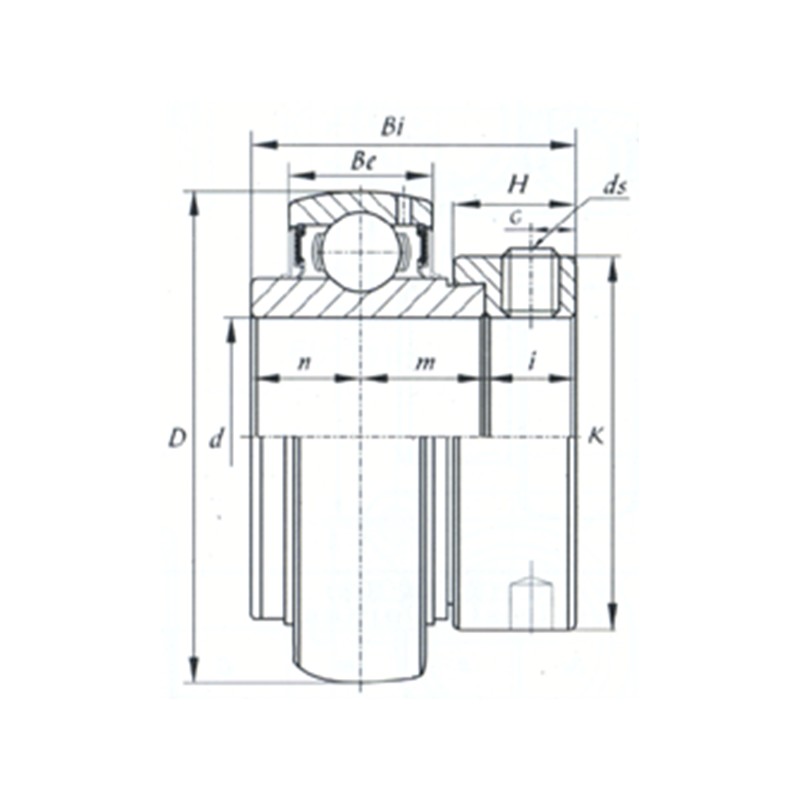

ležaj br.	d		Dimenzije（mm）									Osnovna nosivost (kN)
ležaj br.	(mm)	(in.)	D	biti	Bi	B1	n	K	H	G	ds	Dinamično	Statični
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	11/16	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950

Serija NA
