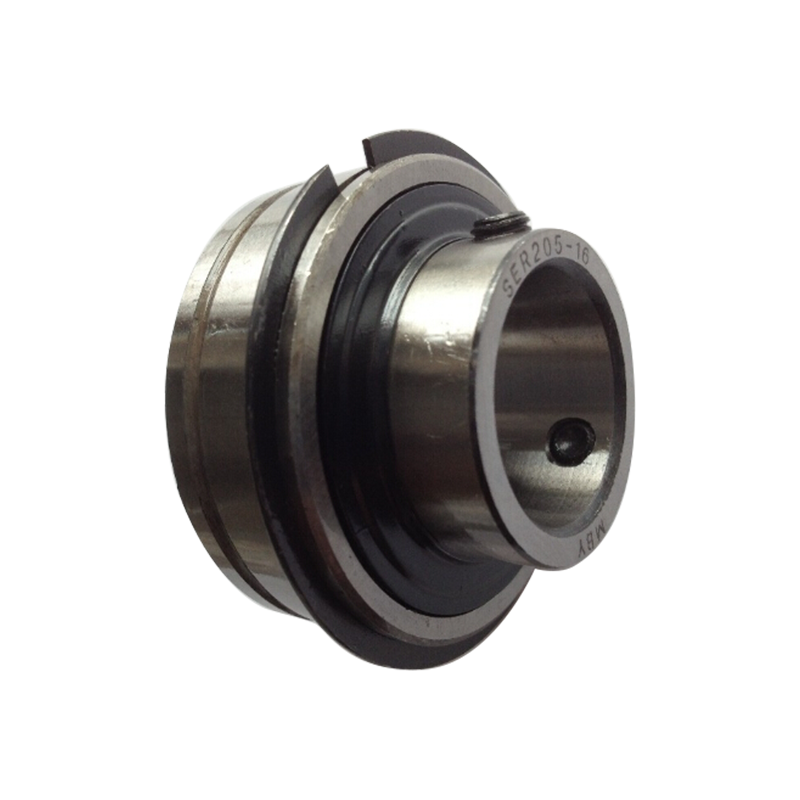

Umetnuti ležajevi serije SER su ležajevi visokih performansi dizajnirani za podupiranje i nošenje aksijalnih i radijalnih opterećenja. Obično se sastoje od unutarnjih prstenova, vanjskih prstenova, kotrljajućih elemenata i kaveza, te mogu glatko raditi u uvjetima velike brzine i velikog opterećenja. Glavne prednosti ovih ležajeva su njihova kompaktna veličina i jednostavnost ugradnje, što ih čini prikladnima za razne industrijske primjene kao što su motori, prijenosi i oprema za automatizaciju. Umetnuti ležajevi serije SER imaju dobru otpornost na habanje i koroziju i mogu učinkovito produljiti svoj vijek trajanja. Osim toga, njihov dizajn omogućuje brzu zamjenu, smanjujući troškove održavanja i osiguravajući učinkovit rad opreme. Serija SER prikladna je za različita radna okruženja i posebno se dobro ponaša tamo gdje je potrebna česta zamjena dijelova.
Kuglični ležajevi od nehrđajućeg čelika serije SER projektirani su za primjene u kojima su otpornost na koroziju, higijena i trajnost najvažniji. Izrađeni od martenzitnog nehrđajućeg čelika AISI 440C, ovi ležajevi nude izvrsnu otpornost na vlagu, blage kiseline i okruženja ispiranja bez ugrožavanja nosivosti. Dizajn sferičnog vanjskog prstena nadoknađuje neusklađenost osovine i netočnosti pri montaži, dok mehanizam za zaključavanje vijka za podešavanje osigurava sigurno pričvršćivanje osovine. Opremljeni 2RS kontaktnim gumenim brtvama s obje strane, ležajevi zadržavaju mazivo i sprječavaju ulazak kontaminanata u prehrambenoj, farmaceutskoj i pomorskoj primjeni. Ležajevi su prethodno podmazani mašću za hranu (registrirana NSF H1) za izravan kontakt s potrošnim proizvodima. Raspon radnih temperatura od -20°C do 110°C, kompatibilan s ciklusima pranja na visokoj temperaturi. Dostupan u inčnim i metričkim veličinama provrta za izravnu zamjenu u postojećoj opremi.
AISI 440C je martenzitni nehrđajući čelik s većom tvrdoćom (58-60 HRC) i otpornošću na trošenje u usporedbi s 304 (austenit). 440C pruža bolju nosivost i otpornost na zamor, što ga čini preferiranim izborom za primjene ležajeva gdje su potrebni otpornost na koroziju i mehanička čvrstoća.
Da, serija SER dizajnirana je za okruženja ispiranja s radnom temperaturom do 110°C. 2RS brtve i mast za hranu održavaju učinkovitost tijekom ciklusa čišćenja na visokim temperaturama. Za kontinuirani rad iznad 100°C, konzultirajte proizvođača za odabir masti.
Upotrijebite momentni ključ s navedenom vrijednošću momenta (obično 2-4 Nm za manje veličine, do 8 Nm za veće ležajeve). Pretjerano zatezanje može deformirati unutarnji prsten, dok premalo zatezanje može uzrokovati klizanje osovine. Uvijek koristite smjesu za osiguranje navoja za primjene s vibracijama.
Da, SER serija je dostupna s NSF H1 registriranom mašću za hranu, što je čini prikladnom za slučajne primjene u kontaktu s hranom. Konstrukcija od nehrđajućeg čelika i zabrtvljeni dizajn sprječavaju kontaminaciju prehrambenih proizvoda mazivom.
Parametri proizvoda
| ležaj br. | d | Dimenzije（mm） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (in.) | D | Bi | biti | n | j | a | h | P | G | ds | |
| SER201 | 12 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER201-8 | 12.7 | 1/2 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER202 | 15 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER202-10 | 15.875 | 5/8 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER203 | 17 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER203-11 | 17.463 | 11/16 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER204-12 | 19.05 | 3/4 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
| SER204 | 20 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6x1 | |
| SER205-14 | 22.225 | 7/8 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
| SER205-15 | 23.813 | 15/16 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
| SER205 | 25 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | M6x1 | |
| SER205-16 | 25.4 | 1 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
| SER206-18 | 28.575 | 1 1/8 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
| SER206 | 30 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | M8x1,0 | |
| SER206-19 | 30.163 | 1 3/16 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
| SER206-20 | 31.75 | 1 1/4 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
| SER207-20 | 31.75 | 1 1/4 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER207-21 | 33.338 | 1 5/16 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER207-22 | 34.925 | 1 3/8 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER207 | 35 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | M8x1,0 | |
| SER207-23 | 36.513 | 1 7/16 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
| SER208-24 | 38.1 | 1 1/2 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | 5/16-24UNF |
| SER208-25 | 39.688 | 1 9/16 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | 5/16-24UNF |
| SER208 | 40 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | M8x1,0 | |
| SER209-26 | 41.275 | 1 5/8 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
| SER209-27 | 42.863 | 1 11/16 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
| SER209 | 45 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | M8x1,0 | |
| SER209-28 | 44.45 | 1 3/4 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
| SER210-30 | 47.625 | 1 7/8 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | 3/8-24UNF |
| SER210-31 | 49.213 | 1 15/16 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | 3/8-24UNF |
| SER210 | 50 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | M10x1,25 | |
| SER211-32 | 50.8 | 2 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 3/8-24UNF |
| SER211-34 | 53.975 | 2 1/8 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 3/8-24UNF |
| SER211 | 55 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | M10x1,25 | |
| SER211-35 | 55.563 | 2 3/16 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 3/8-24UNF |
| SER212-36 | 57.15 | 2 1/4 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 3/8-24UNF |
| SER212 | 60 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | M10x1,25 | |
| SER212-38 | 60.325 | 2 3/8 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 3/8-24UNF |
| SER212-39 | 61.913 | 2.4375 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 3/8-24UNF |
