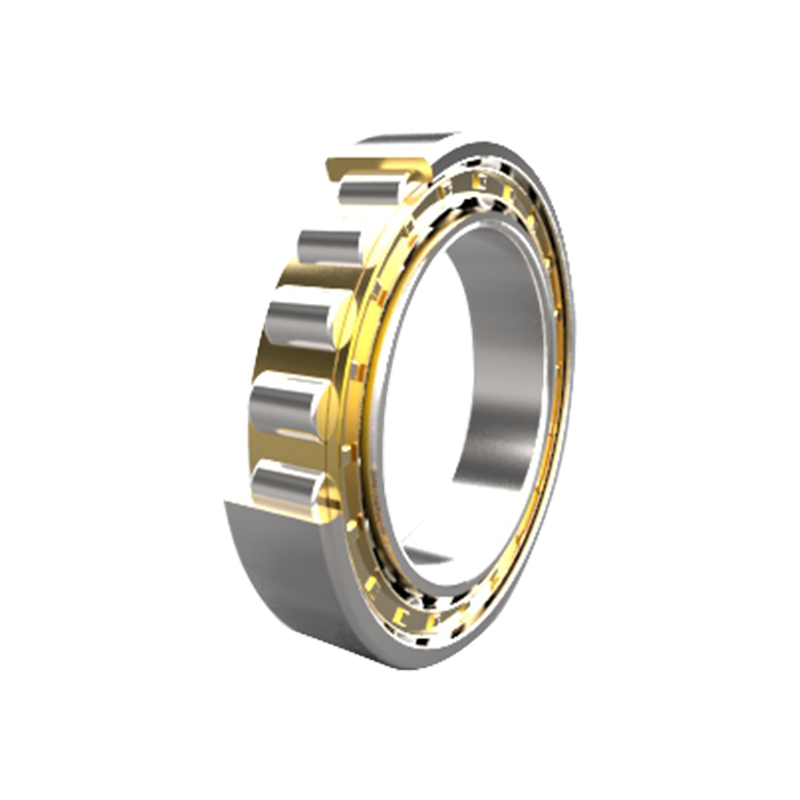

The Cilindrični valjkasti ležajevi serije NF2200 su precizne jedinice visokog kapaciteta dizajnirane za podupiranje teških radijalnih opterećenja dok se prilagođavaju aksijalnom pomaku u jednom smjeru. Arhitektonski, NF dizajn ima dva integralna rebra na vanjskom prstenu i jedno integralno rebro na unutarnjem prstenu. Ova konfiguracija omogućuje ležaju da osigura aksijalno mjesto osovine i izdrži povremena potisna opterećenja. Proizvedena od visokougljičnog kromiranog čelika (GCr15), serija NF2200 prolazi rigoroznu toplinsku obradu kako bi se postigla stabilizirana mikrostruktura sposobna za rad pod visokofrekventnim vibracijama i brzinama rotacije. Unutarnji cilindrični valjci brušeni su na logaritamske profile kako bi se optimizirala raspodjela naprezanja po kontaktnim površinama, učinkovito smanjujući naprezanje na rubovima i produžujući vijek trajanja mehaničkog sklopa.

Pošalji upit

SERIJA NF · CILINDRIČNI VALJAK · UNUTARNJI PRSTEN S JEDNIM REBROM

Tehničke specifikacije i inženjerski pregled: Cilindrični valjkasti ležajevi serije NF2200

OSNOVNE PREDNOSTI

Jednosmjerno aksijalno opterećenje

Unutarnji prsten s jednim rebrom omogućuje ležaju aksijalno vođenje osovine u jednom smjeru, pojednostavljujući dizajn kućišta.

Visoka radijalna krutost

Linearni kontakt između valjaka i trkaćih staza pruža superiornu nosivost u usporedbi s kugličnim ležajevima s točkastim kontaktom ekvivalentnih dimenzija.

Smanjeni moment trenja

Precizno obrađeni kavezi (mjedeni ili čelični) minimiziraju trenje između valjaka i kaveza, omogućujući niže radne temperature pri visokim okretajima.

Dizajn odvojivih komponenti

Unutarnji ili vanjski prstenovi mogu se montirati neovisno, pojednostavljujući procese instalacije i održavanja u složenim strojevima.

ključni parametri

Karakteristike proizvoda

Oznaka serije NF2200 (Dimension Series 22)

Sastav materijala GCr15 ležajni čelik / SAE 52100

Klasa preciznosti P0 (Normalno), P6, P5

Unutarnji zazor C0 (Normalno), C2, C3, C4

Varijante kaveza M (strojno obrađeni mesing), W (prešani čelik), TVP (poliamid)

Konfiguracija Odvojivi unutarnji prsten s jednim rebrom

Linearna kontaktna geometrija · visoka radijalna krutost · ISO 15:2017 dimenzijska usklađenost

22 serija širine

P5 dostupnost preciznosti

Primarni scenariji primjene

Električni motori i generatori

Pružanje krute radijalne potpore za osovine rotora uz upravljanje toplinskim širenjem.

Industrijski mjenjači

Rukovanje teškim teretima u reduktorima brzine gdje je precizno poravnanje vratila kritično.

Vretena za alatne strojeve

Koristi se u sklopovima koji zahtijevaju visoku radijalnu krutost i minimalno odstupanje.

Željeznička osovinska kućišta

Potpora teškim transportnim sustavima gdje se zahtijeva otpornost na udarce i trajnost.

Skladištenje i rukovanje

Ležajevi serije NF2200 moraju se čuvati u svom originalnom VCI (Vapor Corrosion Inhibitor) pakiranju do trenutka ugradnje. Prostorije za skladištenje trebaju održavati konstantnu temperaturu između 15°C i 25°C s relativnom vlagom koja ne prelazi 60%. Ležajeve treba skladištiti vodoravno kako bi se spriječila aksijalna deformacija tijekom duljeg razdoblja.

Mjere opreza pri instalaciji i korištenju

Mounting Force Uvijek koristite montažnu čahuru ili indukcijski grijač. Nikada nemojte izravno udarati po prstenovima ili valjcima, jer to uzrokuje udubljenje na stazi za klizanje (brinelling).

Kompatibilnost maziva Osigurajte da odabrana mast ili ulje odgovara zahtjevima viskoznosti za izračunatu radnu temperaturu i uvjete opterećenja.

Tolerancije osovine i kućišta Provjerite zadovoljavaju li sjedeće površine ISO stupnjeve tolerancije (npr. k6 ili m6 za osovine) kako biste osigurali ispravno pristajanje smetnji.

Protokol čišćenja Nemojte uklanjati premaz za zaštitu osim ako nije navedeno jer je kompatibilan s većinom standardnih maziva na bazi minerala.

Određenje	Glavne dimenzije (mm)					Osnovna nosivost (KN)		Ograničena brzina (rpm)		Težina
Određenje	d	D	B	rs min	rs1min	Dinamički (Cr)	Statički (Cor)	Mast	ulje	(kg)
NF2203EM	17	40	16	0.6	0.3	24	22	16000	18000	0.095
NF2204EM	20	47	18	1	0.6	22.2	20.3	15000	18000	0.141
NF2205EM	25	52	18	1	0.6	23.7	22.8	10000	14000	0.168
NF2206EM	30	62	20	1	0.6	23.9	33.1	7500	11000	0.3
NF2207EM	35	72	23	1.1	0.6	49	51.2	6500	9500	0.45
NF2208EM	40	80	23	1.1	1.1	58.3	62	6000	9000	0.49
NF2209EM	45	85	23	1.1	1.1	61.4	67.8	5300	8000	0.54
NF2210EM	50	90	23	1.1	1.1	64.2	73.6	5000	7500	0.65
NF2211EM	55	100	25	1.5	1.1	75.3	87.2	4300	6700	0.77
NF2212EM	60	110	28	1.5	1.5	101	123	4000	6300	1.09
NF2213EM	65	120	31	1.5	1.5	120	149	3500	5600	1.55
NF2214EM	70	125	31	1.5	1.5	119	151	3300	5300	1.7
NF2215EM	75	130	31	1.5	1.5	135	172	3000	5000	1.8
NF2216EM	80	140	33	2	2	148	186	2800	4800	2.2
NF2217EM	85	150	36	2	2	169	218	2600	4500	2.8
NF2218EM	90	160	40	2	2	207	265	2400	4300	3.6
NF2219EM	95	170	43	2.1	2.1	230	298	2200	4000	4.3
NF2220EM	100	180	46	2.1	2.1	259	338	2000	3800	5.99
NF2222EM	110	200	53	2.1	2.1	334	442	1600	3400	8.7
NF2224EM	120	215	58	2.1	2.1	367	492	1200	3000	9.55
NF2226EM	130	230	64	3	3	395	560	1000	2800	11.9
