UCFL serija

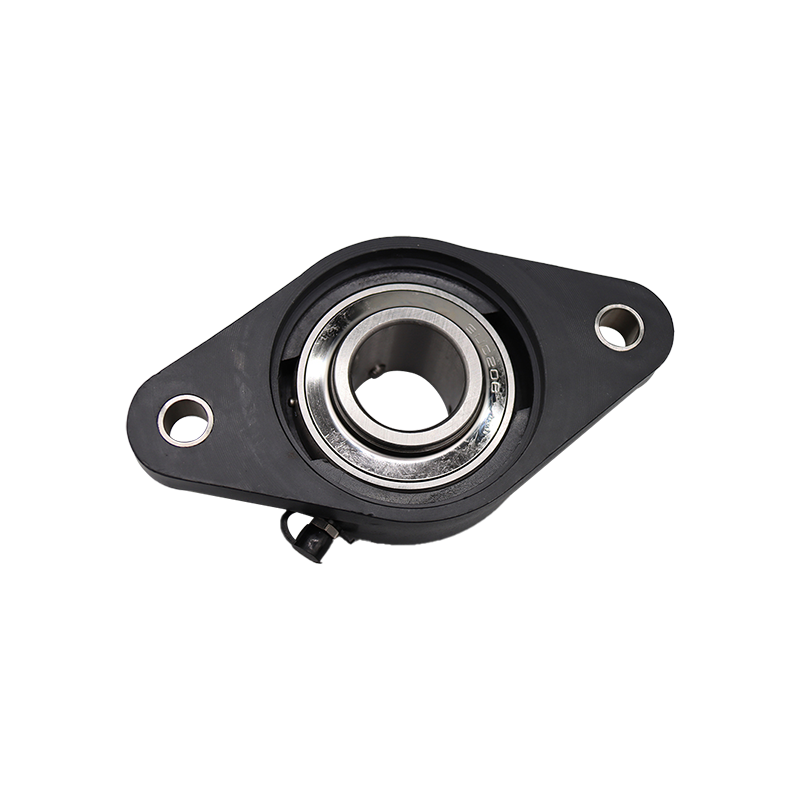

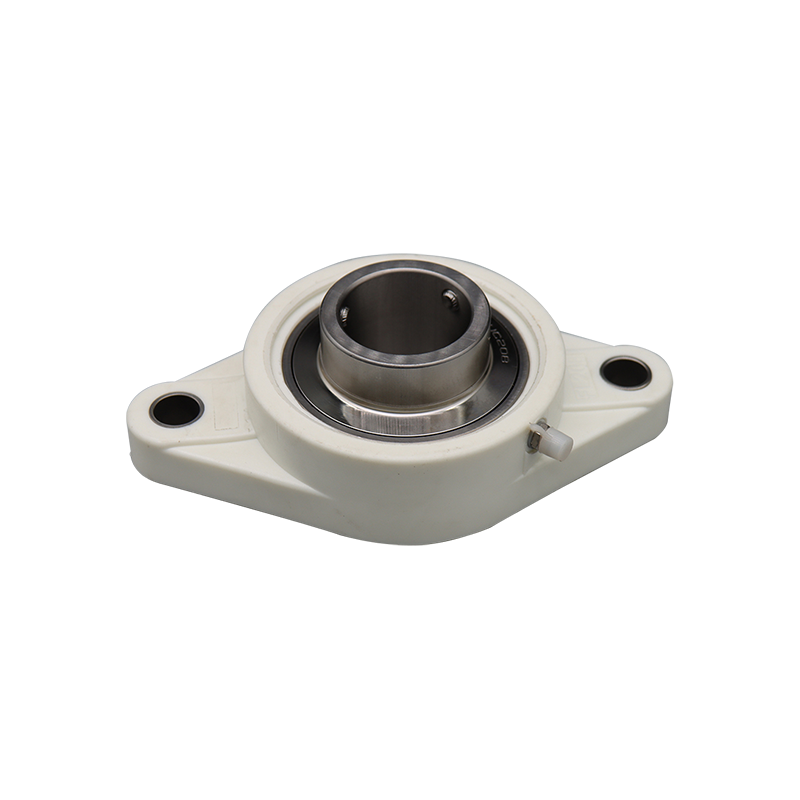

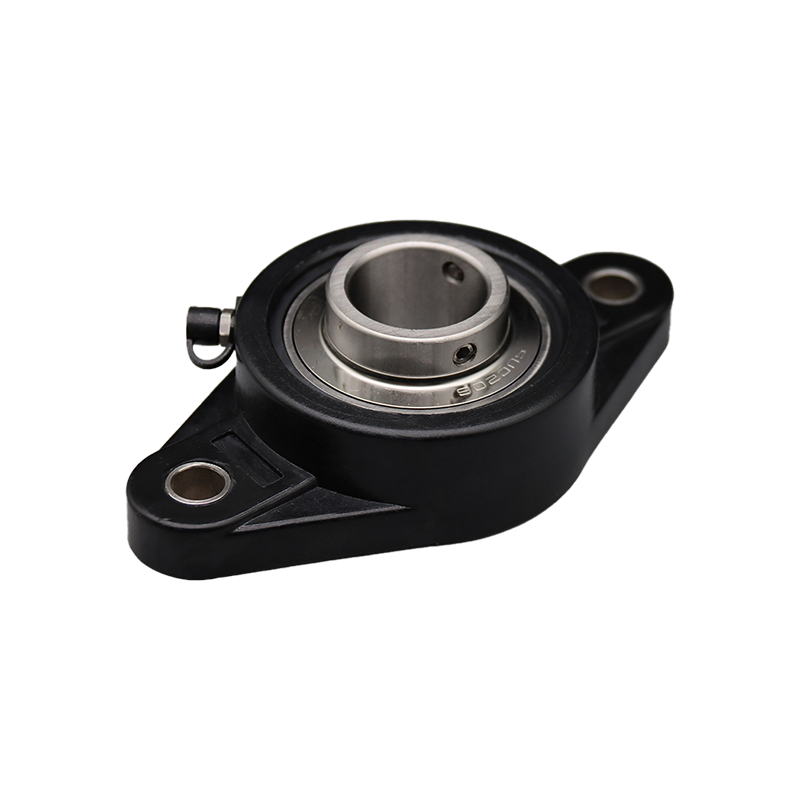

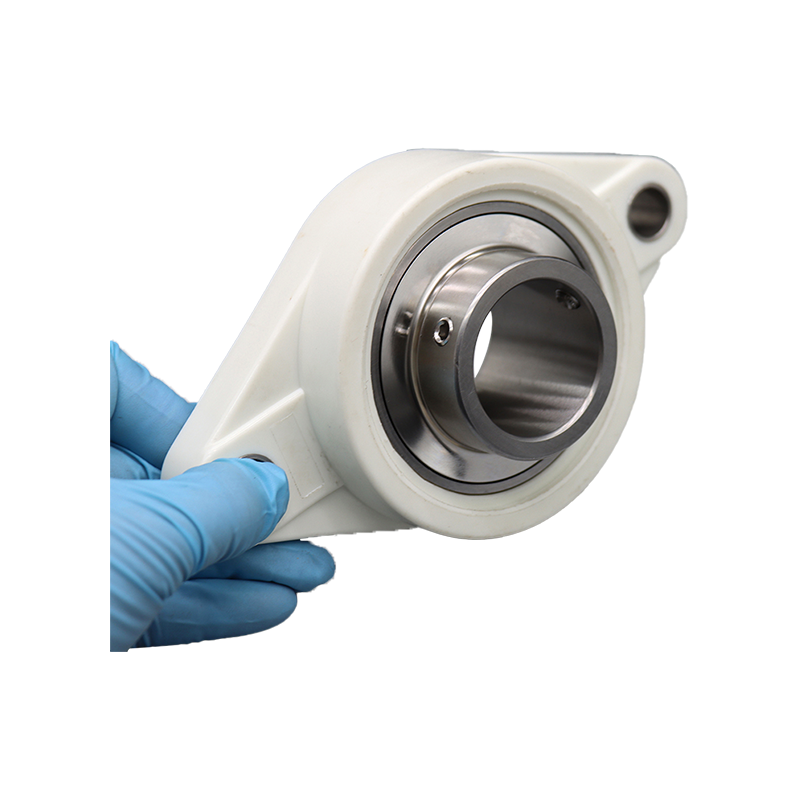

ležajevi jastuka serije UCFL - konfiguracija prirubnice s dva vijka

UCFL serija ležajeva jastučnih blokova ima kućište od lijevanog željeza i sferični vanjski prsten na umetku ležaja, dizajniran za primjene koje zahtijevaju smještaj za poravnanje i robusnu montažu. Serija UCFL uključuje konfiguraciju prirubnice s dva vijka, osiguravajući stabilnost i raspodjelu opterećenja u kompaktnom obliku. Umetak ležaja pričvršćen je unutar kućišta setscrew bravom. Ovaj proizvod je dizajniran da zadovolji industrijske standarde, nudeći pouzdano rješenje za sustave prijenosa energije.

Značajke proizvoda

• Kućište prirubnice s dva vijka: Kućište UCFL-a izliveno je od visokokvalitetnog željeza, pružajući strukturni integritet i otpornost na deformacije pod opterećenjem. Uzorak montaže s dva vijka olakšava sigurnu i jednostavnu instalaciju na okvire opreme.
• Sferični vanjski prsten: Umetak ležaja ima sferni vanjski promjer, što omogućuje početno neusklađenost osovine tijekom montaže. Ova značajka prilagođava statičku kutnu neusklađenost do 2° bez ugrožavanja performansi.

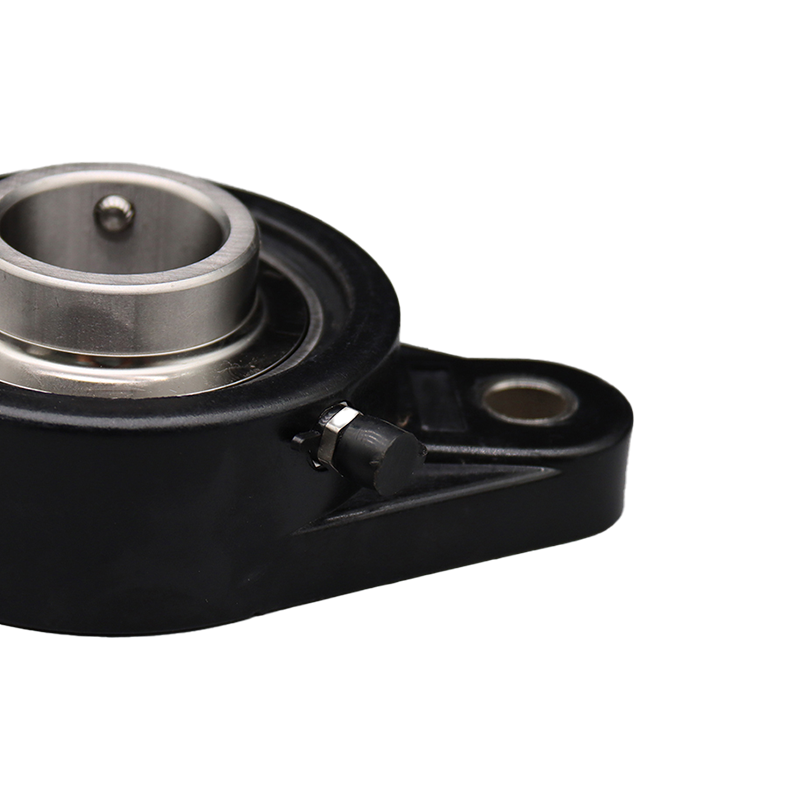

• Mehanizam za zaključavanje vijka: Unutarnji prsten ležaja pričvršćen je na osovinu pomoću dva seta vijka postavljena pod kutom od 120°. Ova metoda zaključavanja osigurava čvrsto prianjanje na osovini, sprječavajući klizanje i održavajući koncentričnost pod radnim opterećenjima.
• Predpodmazan i zatvoren: Svaki ležaj je prethodno podmazan standardnom mašću za neposrednu upotrebu i opremljen je kontaktnim brtvama za sprječavanje ulaska kontaminacije i zadržavanje maziva, produžujući životni vijek u različitim radnim okruženjima.

Područja primjene

Ovaj proizvod je tehnička komponenta za upotrebu u sljedećim mehaničkim sustavima i opremi:

• Transportni sustavi i oprema za rukovanje materijalom.
• Poljoprivredni strojevi, uključujući alate za obradu tla i žetvu.
• Linije za pakiranje i punjenje.
• Strojevi za proizvodnju tekstila.
• HVAC ventilatori i industrijske puhala.

Zajednički upiti o nabavi

1. Koja je razlika između UCFL i UCF ležajeva jastučnih blokova i kada trebam odabrati jedan umjesto drugog?

Primarna razlika je konfiguracija montaže. The UCFL serija ima kućište eliptične prirubnice s dva vijka, dok UCF serija koristi kućište kvadratne prirubnice s četiri vijka. UCFL se obično koristi u primjenama gdje je prostor za montažu ograničen ili gdje je uzorak s dva vijka dovoljan za zahtjeve opterećenja, kao što su okomite površine ili okviri strojeva. Suprotno tome, UCF serija pruža stabilniju montažu većeg kapaciteta opterećenja zbog svog uzorka s četiri vijka. Odabir bi se trebao temeljiti na specifičnim zahtjevima opterećenja i raspoloživom prostoru za montažu vašeg dizajna. Za detaljnu analizu opterećenja, naš tim za tehničku podršku može pomoći u odabiru odgovarajuće serije i veličine ležaja.

2. Kako mogu odrediti ispravnu veličinu ležaja za svoju osovinu i spriječiti prijevremeni kvar zbog neusklađenosti ili vibracija?

Odabir ispravne veličine ležaja, posebno promjera provrta (ID), ključan je za osiguravanje pravilnog pristajanja na osovinu. Time se sprječavaju uobičajeni problemi poput puzanja ležaja ili oštećenja osovine. Prijevremeni kvar zbog neusklađenosti ublažen je sferičnim vanjskim prstenom UCFL ležaja, koji se prilagođava manjim početnim statičkim neusklađenostima. Međutim, pretjerano dinamičko neusklađenost ili vibracije iznad projektiranog kapaciteta ležaja mogu dovesti do smanjenog vijeka trajanja. Kako biste to spriječili, izračunajte stvarno opterećenje aplikacije, radnu brzinu i temperaturu. Također biste trebali provjeriti jesu li tolerancija osovine i provrt kućišta unutar određenih granica. Za složene primjene ili za provjeru valjanosti vaših izračuna, pogledajte tablice nosivosti ležaja ili zatražite konzultacije s jednim od naših inženjera za primjenu.
