Po narudžbi Serija UCT Kuglični ležajevi za blok jastuka Proizvođač, Tvornica

Serija UCT

The Kuglični ležajevi serije UCT , koji se često nazivaju ležajevi jedinice za namatanje, sastoje se od precizno obrađenih tip UCT kućište od lijevanog željeza i umetnuti ležaj od kromiranog čelika GCR15 sa sfernim vanjskim promjerom. Ova specifična konfiguracija dizajnirana je za olakšavanje podešavanja napetosti i poravnanja osovine unutar mehaničkih sustava. Kućište ima klizni utor na svojim stranama, čime se cijela jedinica može pomicati duž okvira ili tračnice. Ovaj dizajn se u osnovi koristi za održavanje napetosti remena ili podešavanje središnje udaljenosti rotirajućih osovina u sustavima transportera i sklopovima prijenosa snage.

Pošalji upit

UCT SERjaJA · ZAPETANJE · SAMOPORAVNAVANJE · KLIZNI DIZAJN

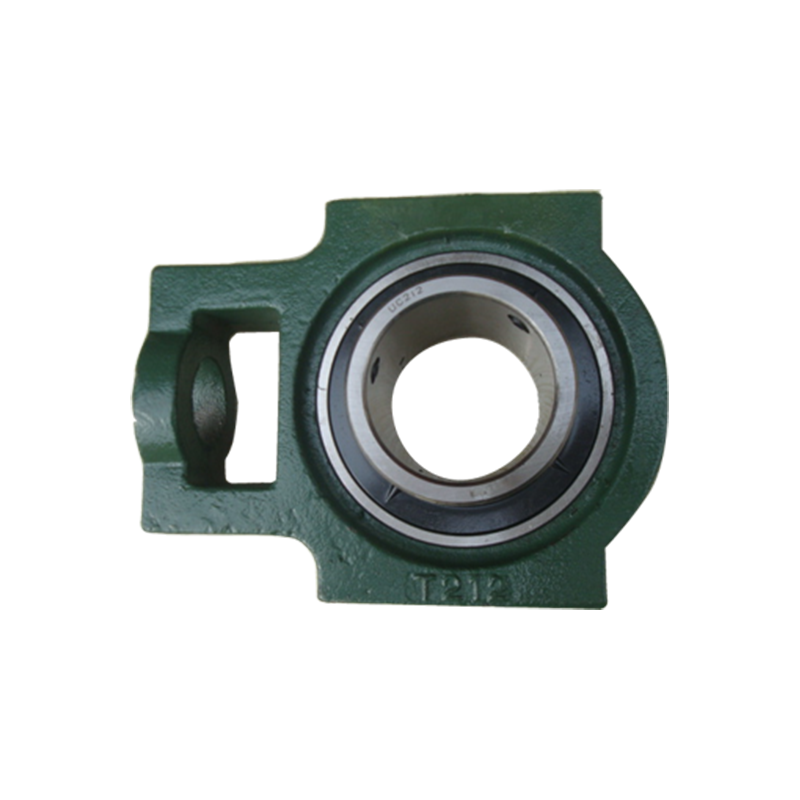

Serija UCT Okvir zatezne jedinice s ležajnim umetkom

frame-slide podešavanje sferni vanjski prsten opremljena mazalica

Sposobnost strukturnog zatezanja

Dizajn integriranog klizača okvira omogućuje linearno podešavanje, osiguravajući dosljednu napetost remena ili lanca bez potrebe za potpunim rastavljanjem sustava.

Samoporavnavajuća geometrija

Unutarnji umetnuti ležaj serije UC ima sferični vanjski prsten koji odgovara konkavnom provrtu kućišta, kompenzirajući manja odstupanja osovine ili netočnosti pri montaži.

Dinamičko upravljanje opterećenjem

Proizvedeni korištenjem visokougljičnog čelika s kromiranim ležajevima, unutarnji prstenovi i kuglice pružaju dosljednu raspodjelu opterećenja pri različitim brzinama rotacije.

Učinkovitost brtvljenja i podmazivanja

Opremljen standardnom mazalicom i sustavom brtvi s više usana, jedinica sprječava ulazak prašine i vlage dok zadržava mazivo tijekom produljenih servisnih intervala.

Tehničke karakteristike

Materijal kućišta Lijevano željezo / žigosani čelik

Vrsta umetka ležaja Serija UC (postavljanje vijka za zaključavanje)

Raspon promjera osovine 12 mm do 50 mm

Putovanje prilagodbe 25 mm do 60 mm

Sustav brtvljenja Filc s više usana

Priključak za podmazivanje Standardna mazalica M6 / M8

Uobičajeni scenariji industrijske primjene

Sustavi zatezanja transportera

Koristi se na zadnjem kraju trakastih transportera za prilagodbu istezanja trake i sprječavanje klizanja tijekom transporta materijala.

Poljoprivredni strojevi

Upotrebljava se u kombajnima i elevatorima za zrno gdje se položaj osovine mora kalibrirati za različite vrste usjeva.

Linije za tekstil i pakiranje

Integriran u strojeve koji zahtijevaju precizno praćenje remena i lanaca u proizvodnim okruženjima velike brzine.

Industrijski ventilatori i puhala

Olakšava poravnavanje sklopova motora s remenskim pogonom kako bi se minimalizirale vibracije i gubitak snage.

Protokol instalacije i održavanja

Provjera poravnanja Provjerite jesu li klizne tračnice paralelne i bez krhotina prije montaže UCT kućišta kako biste spriječili zaglavljivanje tijekom podešavanja.

Kalibracija zakretnog momenta Vijci za podešavanje moraju biti zategnuti na navedene vrijednosti zakretnog momenta kako bi se spriječilo klizanje osovine bez uzrokovanja deformacije unutarnjeg prstena.

Učestalost podmazivanja Pod standardnim radnim temperaturama (-20°C do 100°C), mast treba nadopuniti na temelju radnih sati i razine prašine u okolišu.

Uvjeti skladištenja Jedinice bi se trebale skladištiti u suhom okruženju s kontroliranom temperaturom unutar njihove originalne ambalaže protiv hrđe kako bi se spriječila atmosferska korozija površina ležaja.

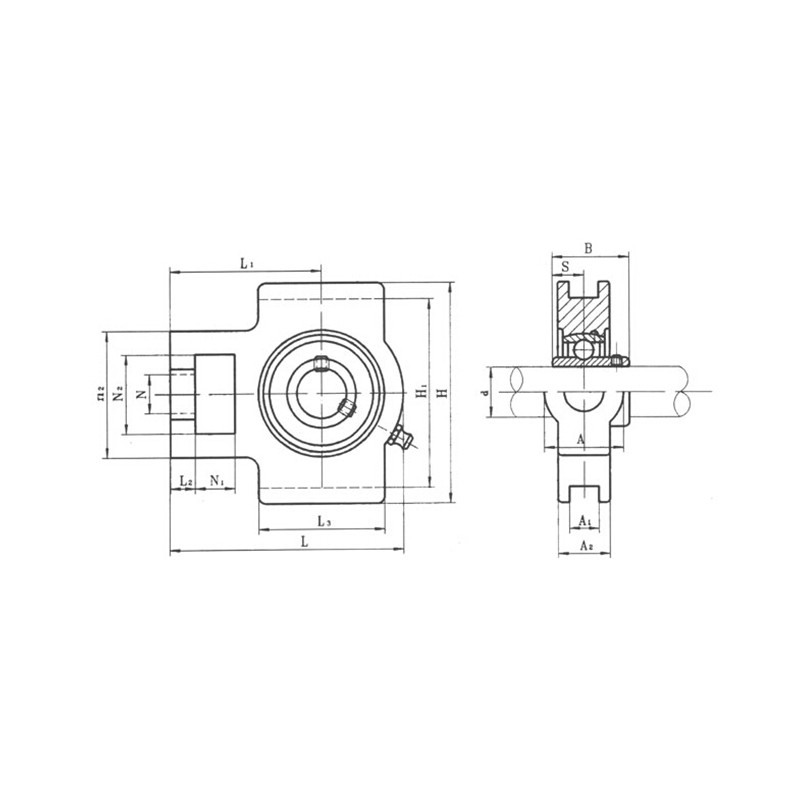

Model	Veličina（mm）																Vrsta ležaja	Vrsta kuće	Težina (sa sjedalom)
Model	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Vrsta ležaja	Vrsta kuće	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11

Serija UCT
