Po narudžbi GE...LO Automatski sferni ležaj prijenosa Proizvođač, Tvornica

GE...LO

GE...LO sferični klizni ležajevi su ležajevi visokih performansi koji se široko koriste u strojarstvu i automatizaciji. Njegov dizajn omogućuje ležajevima da izdrže opterećenja u više dimenzija i prilagode se složenim radnim okruženjima. Ova serija ležajeva izrađena je od visokokvalitetnih materijala i ima izvrsnu otpornost na habanje i koroziju, što može učinkovito produžiti njihov vijek trajanja. Osim toga, GE...LO ležajevi imaju svojstva samopodmazivanja, smanjujući troškove održavanja i vrijeme zastoja te poboljšavajući radnu učinkovitost opreme. Njegov jedinstveni sferni dizajn kontakta može izdržati velika radijalna i aksijalna opterećenja i prikladan je za rad u uvjetima vibracija i udara. Naširoko se koristi u zrakoplovnoj industriji, proizvodnji automobila, metalurškoj opremi i drugoj industrijskoj opremi za pružanje stabilne i pouzdane podrške za različite strojeve.

Pošalji upit

SFERIČNI RAVNI · AUTOMOBILSKI · BEZ ODRŽAVANJA

GE...LO Sferični klizni ležaj automatskog mjenjača

samopodmazujući čelik na PTFE otporan na neusklađenost

Sferični klizni ležajevi serije GE...LO posebno su projektirani za aplikacije s automatskim mjenjačem gdje su oscilirajuće kretanje, velika opterećenja i ograničen pristup održavanju kritični čimbenici. S kompozitnom kliznom površinom čelik na PTFE, ležaj pruža rad bez održavanja uz izvrsnu otpornost na habanje i niske koeficijente trenja. Dizajn sferičnog unutarnjeg prstena kompenzira kutno odstupanje između osovine i kućišta, smanjujući stres na okolne komponente prijenosa. Ležaj je prethodno podmazan posebnom mašću koja ostaje učinkovita u širokom rasponu temperatura od -40°C do 150°C. Oznaka LO označava da je ležaj opremljen utorom za podmazivanje i rupama u vanjskom prstenu, što omogućuje ponovno podmazivanje ako je potrebno. Uobičajene primjene uključuju stožere birača stupnjeva prijenosa, spojeve poluga i točke ugradnje aktuatora u modernim automatskim mjenjačima.

PTFE kompozitna klizna površina

Čelik na PTFE sučelju pruža nisko trenje i rad bez održavanja uz izvrsnu otpornost na habanje pod oscilirajućim opterećenjima.

Kompenzacija neusklađenosti

Sferični unutarnji prsten prilagođava se kutnoj neusklađenosti do 6 stupnjeva, smanjujući opterećenje na komponente prijenosa i veze.

Mogućnost ponovnog podmazivanja

Oznaka LO uključuje utor za podmazivanje i rupe u vanjskom prstenu za izborno podmazivanje u zahtjevnim primjenama.

Širok temperaturni raspon

Radi od -40°C do 150°C, kompatibilan s tekućinom za automatski mjenjač (ATF) i ekstremnim termičkim uvjetima.

Tehničke specifikacije

Promjer provrta 10 mm - 50 mm

Vanjski promjer 20 mm - 75 mm

Raspon širine 8 mm - 28 mm

Klizna površina Čelik na PTFE kompozitu

Kut neusklađenosti Do 6 stupnjeva

Dinamičko opterećenje 12kN - 80kN

Statičko opterećenje 25kN - 160kN

Raspon temperature -40°C do 150°C

Značajka podmazivanja LO (rupe za utore u vanjskom prstenu)

Materijal GCr15 / SAE 52100 s PTFE premazom

Scenariji primjene

Izbornik mjenjača se okreće

Okretne točke za veze odabira stupnjeva prijenosa u tijelima ventila automatskog mjenjača i mehanizmima za promjenu stupnja prijenosa.

Točke ugradnje aktuatora

Točke podrške za hidraulične i električne aktuatore koji kontroliraju uključivanje kvačila i zupčanika.

Vezni spojevi

Spojne točke između komponenti prijenosa koje zahtijevaju ograničeno kutno pomicanje.

Sklopovi pumpi i ventila

Podrška za osovine hidrauličke pumpe i komponente ventilskog sklopa u automatskim mjenjačima.

Tehnički upiti

Što znači oznaka LO u ležajevima GE...LO?

LO označava da je ležaj opremljen utorom za podmazivanje i otvorima za podmazivanje u vanjskom prstenu. To omogućuje ponovno podmazivanje tijekom servisnih intervala ako primjena zahtijeva produljene cikluse održavanja ili ako je ležaj izložen visokim razinama onečišćenja.

Koliki je tipični životni vijek GE...LO ležajeva?

Pod normalnim radnim uvjetima s pravilnim poravnanjem i opterećenjem, GE...LO ležajevi pružaju vijek trajanja veći od 500.000 ciklusa oscilacija. PTFE kompozitna klizna površina pruža izvrsnu otpornost na trošenje i održava nisko trenje tijekom radnog vijeka ležaja.

Mogu li GE...LO ležajevi raditi bez ponovnog podmazivanja?

Da, PTFE kompozitna klizna površina osigurava svojstveno podmazivanje, čineći ležaj bez održavanja za većinu primjena. Značajka LO je izborna mogućnost za teške uvjete rada, a ne uvjet za normalnu uslugu.

Koji je najveći kut odstupanja za GE...LO ležajeve?

GE...LO ležajevi mogu prihvatiti kutno odstupanje do 6 stupnjeva između osovine i kućišta. Prekoračenje ove granice može uzrokovati rubno opterećenje i smanjiti radni vijek ležaja.

Tvrdoća osovine

Preporučena tvrdoća osovine je 58-62 HRC s površinskom hrapavošću Ra ≤ 0,4 µm za optimalnu izvedbu PTFE kompozita.

Tolerancija provrta kućišta

Preporučena tolerancija kućišta je H7 za standardne primjene. Uvjerite se da u provrtu nema neravnina i oštrih rubova.

Kompatibilnost podmazivanja

PTFE kompozit je kompatibilan s većinom tekućina za automatske mjenjače. Izbjegavajte otapala i agresivne kemikalije koje mogu oštetiti PTFE sloj.

Skladištenje

Čuvati u originalnom pakiranju na čistom i suhom mjestu. Izbjegavajte izlaganje prašini i zagađivačima koji se mogu ugraditi u PTFE površinu.

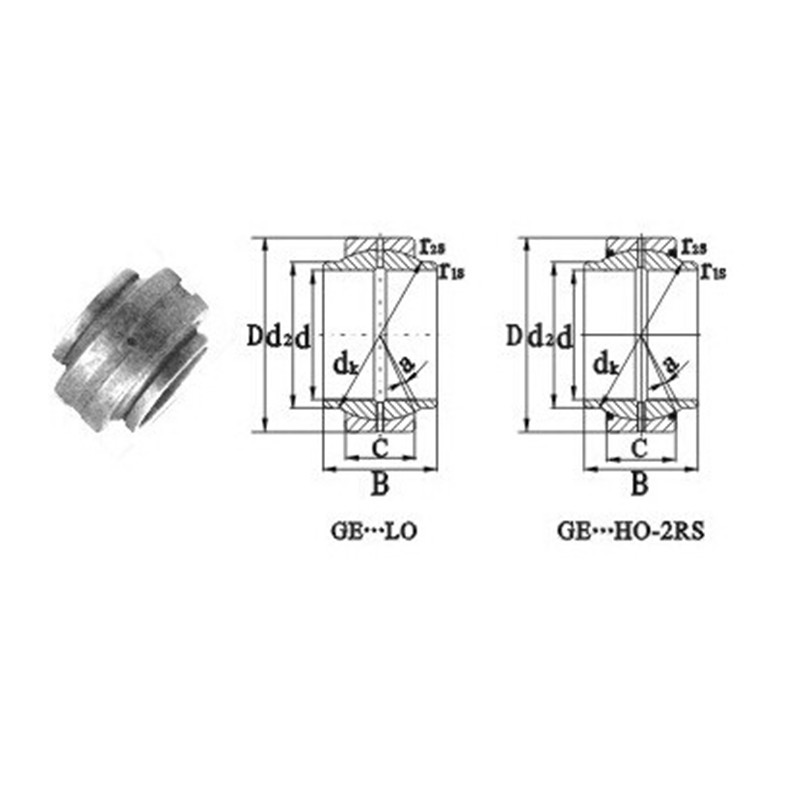

Određenje	Dimenzije (mm)								α· ≈	Nosivost (KN)		Težina (kg)
Određenje	d	d2 min	D	B	C	dk	r1s min	r2s min	α· ≈	C	CO	Težina (kg)
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4

GE...LO
