Serija 23200

Sferični valjkasti ležajevi serije 23200 vrsta su ležajeva prikladnih za teška opterećenja i uvjete udarnog opterećenja, s izvrsnim performansama samoporavnavanja, koji mogu automatski prilagoditi kutnu pogrešku koju stvara ležaj zbog neusklađenosti vratila ili neusklađenosti kućišta. Valjci ovih ležajeva su sferičnog oblika, a staze za klizanje unutarnjeg i vanjskog prstena također su sferične, što im omogućuje učinkovitu raspodjelu opterećenja, smanjenje trenja i trošenja i produljenje životnog vijeka. Serije 23200 obično se koriste u industrijskim poljima, kao što su rudarski strojevi, metalurška oprema, transporteri i teški strojevi, koji mogu održati stabilan rad u teškim okruženjima i prilagoditi se visoke brzine i radni zahtjevi na ekstremnoj temperaturi.

Pošalji upit

Sferični valjkasti ležaj serije 23200

Sferični valjkasti ležaj serije 23200 prilagođava se radijalnim opterećenjima i dvosmjernim aksijalnim opterećenjima kroz svoju dvorednu konfiguraciju simetričnih valjka. Vanjski prsten uključuje sferni kanal koji omogućuje samoporavnavanje, kompenzirajući kutnu neusklađenost između osovine i kućišta. Ova serija ima optimiziranu geometriju valjaka sa strojno obrađenim mesinganim ili čeličnim kavezom koji održava razmak valjaka pod različitim uvjetima opterećenja. Ležaj radi u temperaturnom rasponu od -30°C do 150°C za standardne čelične držače. Svaka jedinica uključuje logaritamski profil na valjcima i trkaćim stazama za smanjenje rubnih naprezanja. Grupa unutarnjeg zazora CN standardna je, a C3 i C4 dostupni su prema specifikaciji. Oznake nosivosti slijede metode izračuna ISO 281.

Osnovne prednosti

Kompenzacija odstupanja do 2 stupnja u statičkim uvjetima ili 1,5 stupnjeva u dinamičkom radu
Dvoredni raspored valjaka raspoređuje radijalna opterećenja preko dvije kontaktne linije
Zamjenjivi dimenzijski parametri prema standardu ISO 15:2017
Kaljeni čelik za ležajeve površinske tvrdoće 58-62 HRC
Uklonjivi unutarnji prsten za montažu na cilindrične ili sužene adapterske čahure

Karakteristike proizvoda

Raspon promjera provrta	40 mm do 200 mm
Raspon vanjskog promjera	80 mm do 420 mm
Raspon širine	23 mm do 138 mm
Dinamičko opterećenje (C)	98 kN do 1680 kN
Statičko opterećenje (C0)	127 kN do 2360 kN
Ograničenje brzine (mast)	2000 okretaja u minuti do 5000 okretaja u minuti
Ograničenje brzine (ulje)	2600 okretaja u minuti do 6700 okretaja u minuti
Mogućnosti materijala kaveza	Mesing, čelik, poliamid
Klase unutarnjeg čišćenja	CN, C3, C4

Scenariji primjene

Vibrirajuća sita i ekscentrični pogoni u obradi agregata
Industrijski mjenjači sa zahtjevima za otklon vratila
Glavna vratila vjetroturbina i mehanizmi zakretanja/nagiba
Role i cilindri za sušenje papira
Rudarski transporteri s velikim rasponima osovina
Oprema za kontinuirano lijevanje čeličane

Često postavljana pitanja

Koja se metoda podmazivanja primjenjuje na seriju 23200?

Podmazivanje mašću sapunom s litij-kompleksom NLGI stupnja 2 ili 3 standardno je za brzine ispod 70% granične brzine. Kruženje ulja ili podmazivanje uljnom kupkom primjenjuje se kada radne temperature prelaze 100°C ili se brzine približavaju graničnoj vrijednosti.

Kako odabrati ispravan unutarnji zazor?

CN razmak odgovara normalnim radnim temperaturama između 20°C i 80°C s čeličnim osovinama. C3 razmak primjenjuje se kada temperaturna razlika između unutarnjeg prstena i kućišta prelazi 15°C ili kada interferencija naliježe preko 0,05% promjera osovine.

Što ukazuje na potrebu zamjene ležaja?

Povećanje radne amplitude vibracija koje prelazi pragove ISO 10816-3, porast temperature kućišta ležaja iznad 95°C pod stalnim opterećenjem ili čujno metalno škripanje tijekom rotacije.

Mjere opreza pri instalaciji

Način montaže

Koristite indukcijski grijač kako biste ravnomjerno proširili unutarnji prsten. Maksimalna temperatura zagrijavanja ograničena je na 110°C za standardni čelični ležaj. Nemojte prekoračiti 120°C kako biste izbjegli učinke kaljenja na tvrdoću.

Preporuka za montažu osovine

Za primjene s rotirajućim vratilom, koristite interferentni fit s tolerancijom f6 ili m6. Za nepomične primjene vratila koristite h6 ili h7 prijelazni spoj. Tolerancija provrta kućišta preporučena je kao H7 za podijeljena kućišta ili P6 za čvrsta kućišta.

Interval podmazivanja

Podmažite svakih 1000 radnih sati ili u tromjesečnom razdoblju pod normalnim uvjetima. Za temperature okoline iznad 70°C, smanjite interval podmazivanja na 500 sati.

Uvjeti skladištenja

Čuvati u originalnom pakiranju s netaknutim inhibitorom korozije. Vlažnost okoline ispod 65% RH, temperaturni raspon od 0°C do 40°C. Izbjegavajte slaganje više od tri palete.

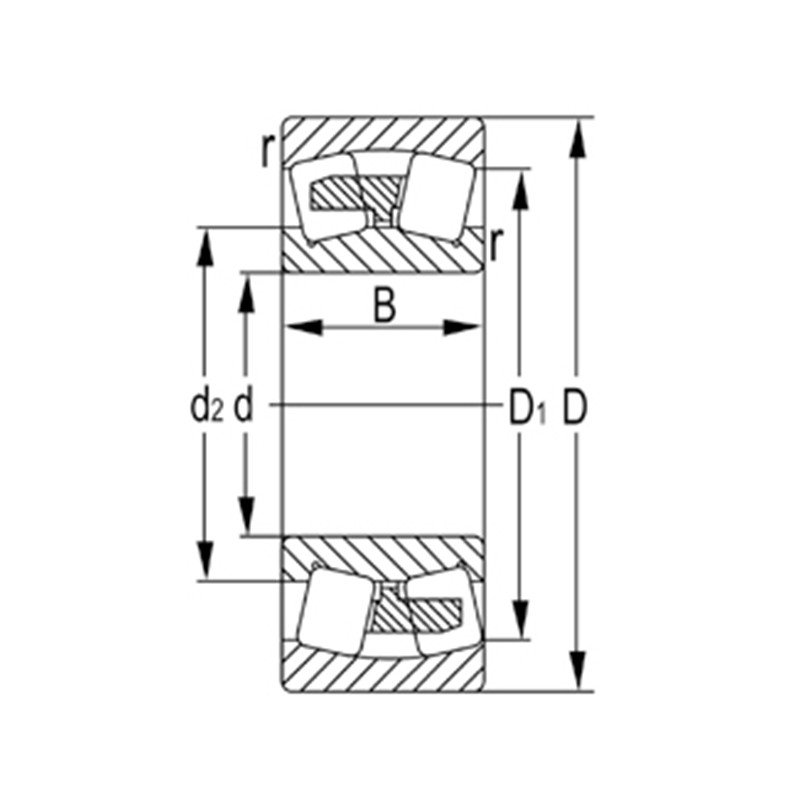

Određenje	Glavne dimenzije (mm)				Osnovna nosivost (KN)		Ograničena brzina (rpm)		Težina
Određenje	d	D	B	rs min	Dinamički (Cr)	Statički (Cor)	Mast	ulje	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
