LM serija Standardni linearni klizni ležaj je linearna komponenta kretanja visokih performansi koja se široko koristi u raznim mehaničkim i automatizacijskim opremi. Ova serija ležajeva izrađena je od visokokvalitetnog čelika i ima izvrsnu otpornost na habanje i otpornost na koroziju, a može podnijeti velika opterećenja i brzine. Njegov strukturni dizajn olakšava instalaciju i kompatibilan je s različitim vodećim željezničkim sustavima kako bi se osigurala glatkoća i točnost linearnog gibanja. Unutarnji i vanjski prstenovi ležajeva LM serije precizno su obrađeni i podudaraju se s visokokvalitetnim kuglicama kako bi se smanjilo trenje i poboljšala radna učinkovitost. Osim toga, ovaj niz ležajeva ima dobru prilagodljivost temperature i mogućnosti protiv zagađenja, a pogodan je za rad u teškim okruženjima. Oni su idealni izbor za industrijsku automatizaciju, robote, CNC strojeve i druga polja. Kroz razumno održavanje i održavanje, vijek trajanja ležajeva LM serija može se značajno proširiti, osiguravajući stabilan rad opreme.
A LM serija Automatski mjenjač Standardni linearni kuglični ležaj dizajniran je za glatko, precizno linearno kretanje u zahtjevnim industrijskim primjenama. Kao kritična komponenta u automatiziranim sustavima, naši linearni ležajevi pružaju izuzetne performanse s minimalnim trenjem.
| Parametar | Specifikacija |
|---|---|
| Materijal | Čelik s visokim udjelom u ugljik |
| Kapacitet | Dinamika: 1,96kn, statički: 3,92kn |
| Radna temperatura | -20 ° C do 120 ° C |
| Precizna ocjena | P0, P6, P5 dostupno |
| Standardne veličine | Lm6uu do lm50uu |
| Vrsta pečata | Double-shielded or rubber-sealed options |
Naše LM serije linearni kuglični ležajevi široko se koriste u:
U usporedbi s konvencionalnim linearnim ležajevima, Standard automatskog prijenosa serije LM serije Ponude:
A LM serije linearni ležajevi pokreta kompatibilni su sa standardnim osovinama i mogu zamijeniti većinu OEM linearnih ležaja. Naši ležajevi značajka:
Dostupno u standardnim veličinama od LM6UU do LM50UU. Prilagođene konfiguracije dostupne za specijalizirane aplikacije u automatski sustavi za prijenos i industrijska automatizacija.

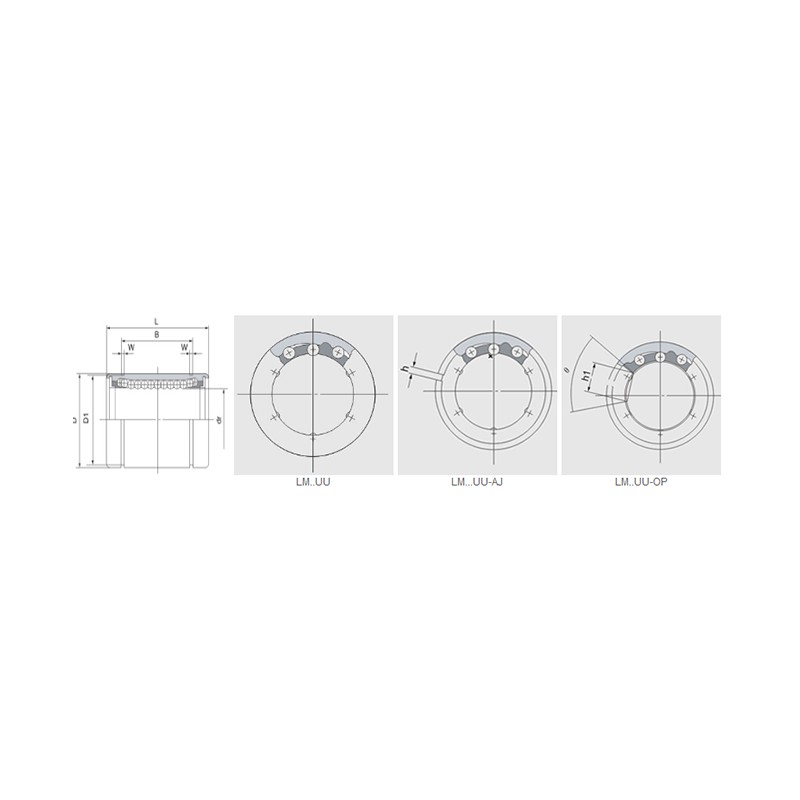

Parametri proizvoda
| ZaDr.žati smole | Nominalni promjer osovine | dr | Glavne dimenzije i tolerancija | Ekscentričnost | Radijalni klirens (max) | Osnovna ocjena opterećenja (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lm… uu | Kuglični krug | Težina (kg) | Lm… uu-aj | Kuglični krug | Težina | Lm… uu-op | Kuglični krug | Težina (kg) | mm | mm | Tolerancija | Tolerancija | D mm | Tolerancija (μm) | L mm | Tolerancija (μm) | B mm | Tolerancija (μm) | W (mm) | D1 (mm) | H (mm) | H1 (mm) | θ | Preciznost | Visok | Dinamičan | Statički | |
| Lm3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| Lm5uu | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| Lm6uu | 4 | 7.6 | Lm6uu-aj | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| Lm8suu | 4 | 10.4 | Lm8suu-aj | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| Lm8uu | 4 | 15 | Lm8uu-aj | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| Lm10uu | 4 | 29.5 | LM10UU-AJ | 4 | 29 | Lm10uu-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | Lm12uu-op | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| Lm13uu | 4 | 43 | LM13UU-AJ | 4 | 42 | Lm13uu-op | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM16UU | 5 | 69 | LM16UU-AJ | 5 | 68 | Lm16uu-op | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | Lm20uu-aj | 5 | 85 | Lm20uu-op | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | Lm25uu-op | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| Lm30uu | 6 | 250 | Lm30uu-aJ | 6 | 245 | Lm30uu-op | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| Lm35uu | 6 | 390 | LM35UU-AJ | 6 | 384 | Lm35uu-op | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | Lm40uu-op | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | Lm50uu-op | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | Lm60uu-op | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | Lm80uu-op | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | Lm120uu-op | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
