Serija 31300

The Konusni valjkasti ležaj serije 31300 je visokoprecizan odvojivi ležaj dizajniran za upravljanje simultanim radijalnim i aksijalnim opterećenjem. Ova serija ima strmiji kontaktni kut u usporedbi sa standardnim konusnim ležajevima, posebno projektiranim za pružanje poboljšane nosivosti aksijalnog opterećenja. Sklop se sastoji od četiri međusobno ovisne komponente: unutarnjeg prstena (konus), vanjskog prstena (čaše), suženih valjaka i kaveza prozorskog tipa. Unutarnja geometrija je matematički optimizirana tako da se stožaste površine valjaka i trkaćih staza susreću na zajedničkom vrhu na osi ležaja, osiguravajući istinsko kotrljanje i nisko trenje tijekom rada pri velikim brzinama.

Pošalji upit

SERIJA 31300 · SUŽENI VALJAK · STRMI KUT

Visoki kapacitet potiska

Konusni valjkasti ležajevi serije 31300

pojačan aksijalni potisak šalica / konus odvojiv logaritamski profil valjka

Poboljšani aksijalni potisak

Povećana strmina kuta serije 31300 omogućuje ležaju da izdrži značajna potisna opterećenja u jednom smjeru uz održavanje radijalne stabilnosti.

Dizajn odvojivih komponenti

Sklopovi čašice i konusa su neovisni, što olakšava montažu, demontažu i protokole pregleda održavanja u industrijskom kućištu.

Točnost raspodjele opterećenja

Logaritamski profil valjka smanjuje rubna naprezanja na kontaktnim točkama valjka/tračne staze, produžujući vijek trajanja u teškim uvjetima.

Nisko trenje u radu

Precizno brušeni kanali i optimizirane površinske obrade smanjuju stvaranje topline i degradaciju maziva tijekom kontinuirane rotacije.

Tehnički parametri

Raspon promjera provrta 30 mm - 150 mm

Raspon vanjskog promjera 65 mm - 225 mm

Raspon širine 18 mm - 45 mm

Kontaktni kut Dizajn strmog kuta

Dinamičko opterećenje 42kN - 280kN

Klasa preciznosti P0 / P6 / P5

Materijal i kavez

Materijal GCr15 / SAE 52100

Vrsta kaveza Prešani čelik / strojno obrađeni mesing

Toplinska stabilizacija Do 150°C kontinuirano

Unutarnji razmak C0 / C3 / C4

Logaritamski profil Optimizirani krajevi valjka

Primarna polja primjene

Automobilski pogonski sklopovi

Integriran u sklopove diferencijala, osovine zupčanika i prijenosne sustave koji zahtijevaju krutu aksijalnu potporu.

Teški strojevi

Koristi se u građevinskoj opremi, poljoprivrednim strojevima i rudarskim transporterima za upravljanje naprezanjima kombiniranog opterećenja.

Industrijski mjenjači

Primjenjuje se u reduktorima gdje su tijekom prijenosa snage prisutni veliki okretni moment i aksijalni potisak.

Vretena za alatne strojeve

Pružanje rotacijske točnosti i krutosti u industrijskoj procesnoj opremi.

Protokoli instalacije i održavanja

Podešavanje zazora Tijekom ugradnje, aksijalni zazor ili predopterećenje moraju biti ispravno postavljeni. Nepravilno podešavanje može dovesti do preranog zamora ili previsokih radnih temperatura.

Kompatibilnost podmazivanja Provjerite je li mazivo (mast ili ulje) kompatibilno s radnom temperaturom i brzinom. Mineralna ili sintetička maziva moraju doći do svih kontaktnih površina prije pokretanja.

Uvjeti skladištenja Ležajeve treba skladištiti u suhom okruženju bez vibracija u izvornom pakiranju otpornom na vlagu. Temperatura okoline treba ostati stabilna kako bi se spriječila kondenzacija i naknadna oksidacija.

Prevencija kontaminacije Održavajte čisto okruženje za sklapanje. Čvrste čestice koje ulaze u kanale mogu uzrokovati udubljenje, što dovodi do pucanja površine i kvara ležaja.

Pokazatelji rukovanja i sigurnosti

Izbjegavajte izravan udar na prstenove ležaja tijekom instalacije; koristite specijalizirane indukcijske grijače ili press alate za montažu. Redovito nadzirite tragove vibracija i toplinsku snagu tijekom početnog razdoblja uhodavanja kako biste provjerili integritet dosjeda i poravnanja. Zaštitna antikorozivna ulja primijenjena u tvornici ne smiju se uklanjati osim ako specifični sustav podmazivanja ne zahtijeva specijalizirano bazno ulje.

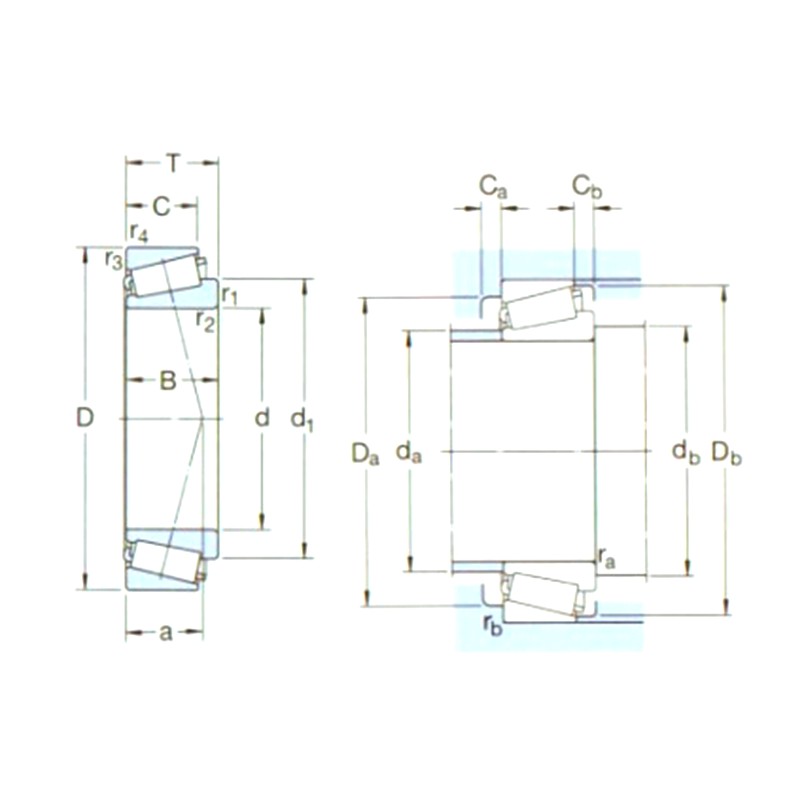

Određenje	Glavne dimenzije（mm）			Osnovna opterećenja（KN）		Pu	Ocjene brzine（rpm）		Težina (kg)	ISO335	Dimenzije （mm）							Dimenzije abutmenta i ugla (mm)									Vrijednost
Određenje	d1	D	B	dyc(Cr)	stc(Cor)	Pu	Ocjene brzine	Ograničenje brzine	Težina (kg)	Dimenzije (ABMA)	d	d1～	B	C	r1,2 (min)	r3,4 (min)	a	da (maks.)	db (min)	Da (min)	Da (maks.)	Db (min)	Ca (min)	Cb (min)	ra (max)	rb (maks.)	e	Y	Yo
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7FB	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4
31306J2/Q	30	72	20,75	55	50	5,7	7500	9500	0,39	7FB	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4
31307J2/Q	35	80	22,75	71	67	7,8	6300	8500	0,52	7FB	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7FB	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7FB	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7FB	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7FB	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7FB	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7 GB	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7 GB	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7 GB	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7 GB	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7 GB	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7 GB	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7 GB	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7 GB	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7 GB	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7 GB	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7 GB	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7 GB	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7 GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4
