Serija 33200 konusni valjci ležaja su tip ležaja koji se obično koristi u aplikacijama za teške i visoke preciznosti. Ova vrsta ležaja sastoji se od unutarnjeg prstena, vanjskog prstena, valjka i kaveza, a ima izvrstan kapacitet opterećenja i otpornost na habanje. Njegov dizajn omogućuje da ležaj izdrži radijalna i aksijalna opterećenja tijekom rada, a pogodan je za upotrebu u automobilima, inženjerskim strojevima, željeznicama i drugim poljima. Konusni valjci serije 33200 pružaju veće kontaktno područje, poboljšavajući tako nosive kapacitet i operativnu stabilnost. Ova serija ležajeva obično je izrađena od visokokvalitetnog legurnog čelika i ima izvrsnu otpornost na toplinu i otpornost na koroziju, osiguravajući njihovu pouzdanost u teškim radnim okruženjima. Pored toga, standardizirani dizajn ležajeva serije 33200 olakšava zamjenu i održavanje i smanjuje troškove upotrebe.
A 33200 serije konusni valjak je visoki, visoko precizni valjani ležaj pogodan za razne industrijske i mehaničke primjene. Njegov dizajn kombinira radijalnu i aksijalnu sposobnost opterećenja kako bi izdržao velika opterećenja i postigao nesmetan rad. Ova serija ležajeva široko se koristi u automobilskoj, industrijskoj opremi, zrakoplovstvu, energiji i drugim poljima.
1. Super opterećenje
Optimizirani dizajn kontakta valjka i rebra poboljšava jednoličnost raspodjele opterećenja i povećava dinamički kapacitet opterećenja za 20% u usporedbi sa standardnim ležajevima.
Pogodno za udarno opterećenje i vibracijsko okruženje (poput rudarskih strojeva, teških kamiona).
2. Prošireni život
Poseban postupak toplinske obrade (tehnologija karbonitridera) povećava površinsku tvrdoću (HRC 60) i povećava vijek umota za 30%.
Opcije premaza otpornih na hrđu (poput fosfacije ili cink obloga) pogodne su za vlažno ili korozivno okruženje.
3. Precizni rad i niska potrošnja energije
Točnost razine ISO P5 (opcionalno P4) smanjuje gubitak trenja i pomaže opremi uštedjeti energiju do 15%.
Podesivi dizajn prednaprezanja kako bi se zadovoljile visoko precizne zahtjeve za prijenos (poput strojnih vretena alata).
4. Višenamjenska prilagodljivost
Omogućite carske i metričke veličine (kao što su 33205, 33206, 33212 itd.), Kompatibilno s mainstream brendovima i izmjenjivim modelima.
Podrška za prilagodbu (brtve, mast, materijali).
Područja primjene
Automobilska industrija: Koristi se za automobilske razlike, mjenjače, motore itd.
Industrijski strojevi: poput strojnih alata, transportnih remena, pumpi, ventilatora itd.
Energetska oprema: poput generatora, turbina, kompresora itd.
Aerospace: Koristi se za ključne komponente kao što su motori zrakoplova i zupčanici za slijetanje.
Kućnički uređaji: poput perilica rublja, hladnjaka, klima uređaja itd.
Parametri proizvoda

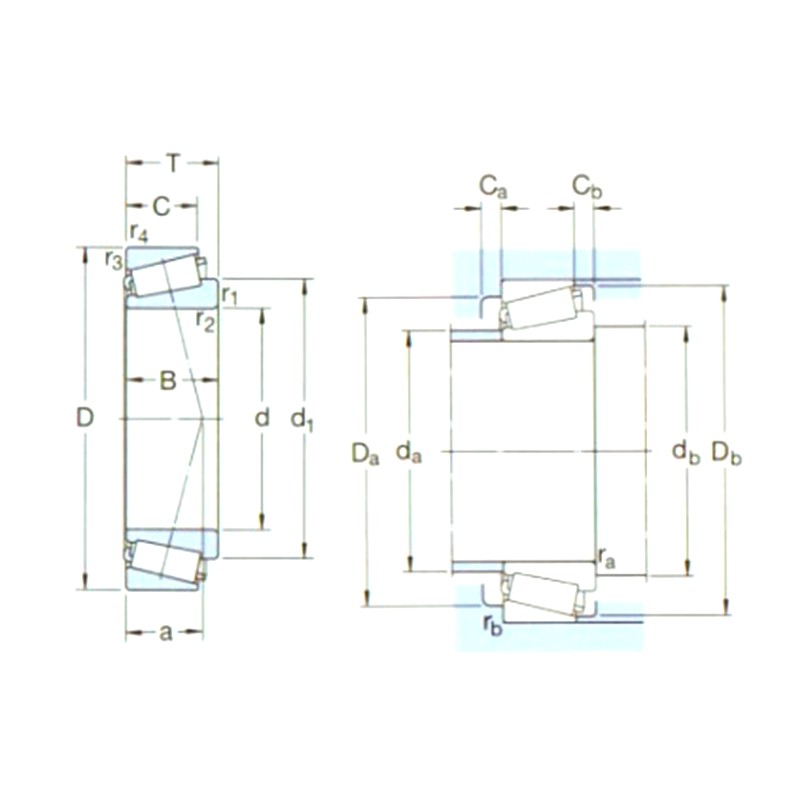

| Oznaka | Glavne dimenzije （mm） | Osnovne ocjene opterećenja （KN） | Pu | Ocjene brzine （RPM） | Težina (kg) | ISO335 | Dimenzije （mm） | Dimenzije i dimenzije fileta （mm） | Vrijednost | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D | B | DYC (CR) | STC (COR) | Ocjene brzine | Ograničavajuća brzina | Dimenzije (ABMA) | d | D1 ～ | B | C | R1,2 (min) | R3,4 (min) | a | Da (max) | DB (min) | Da (min) | Da (max) | DB (min) | CA (min) | CB (min) | ra (max) | RB (max) | e | Y | Yo | |||
| 33205/Q | 25 | 52 | 22 | 54 | 56 | 6 | 10000 | 13000 | 0,23 | 2DE | 25 | 38,6 | 22 | 18 | 1 | 1 | 14 | 30 | 31 | 43 | 46 | 49 | 4 | 4 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33206/Q | 30 | 62 | 25 | 75 | 76,5 | 8,5 | 8500 | 11000 | 0,37 | 2DE | 30 | 45,8 | 25 | 19,5 | 1 | 1 | 16 | 36 | 36 | 53 | 56 | 59 | 5 | 5,5 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33208/QCL7C | 40 | 80 | 32 | 120 | 132 | 15 | 6300 | 8500 | 0,77 | 2DE | 40 | 59,7 | 32 | 25 | 1,5 | 1,5 | 21 | 47 | 47 | 67 | 73 | 76 | 5 | 7 | 1,5 | 1,5 | 0,35 | 1,7 | 0,9 |
| 33209/Q | 45 | 85 | 32 | 108 | 143 | 16,3 | 5300 | 7500 | 0,82 | 3de | 45 | 65,2 | 32 | 25 | 1,5 | 1,5 | 22 | 52 | 52 | 72 | 78 | 81 | 5 | 7 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33210/Q | 50 | 90 | 32 | 114 | 160 | 18,3 | 5000 | 7000 | 0,90 | 3de | 50 | 70,7 | 32 | 24,5 | 1,5 | 1,5 | 23 | 57 | 57 | 77 | 83 | 87 | 5 | 7,5 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33211/Q | 55 | 100 | 35 | 138 | 190 | 21,6 | 4500 | 6300 | 1,20 | 3de | 55 | 77,6 | 35 | 27 | 2 | 1,5 | 25 | 63 | 64 | 85 | 93 | 96 | 6 | 8 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33212/Q | 60 | 110 | 38 | 168 | 236 | 26,5 | 4000 | 6000 | 1.60 | 3eek | 60 | 85,3 | 38 | 29 | 2 | 1,5 | 27 | 69 | 68 | 93 | 103 | 105 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213/Q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2.05 | 3eek | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213tn9/Q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2.05 | 3eek | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33214/Q | 70 | 125 | 41 | 201 | 285 | 32,5 | 3600 | 5000 | 2,10 | 3eek | 70 | 97,2 | 41 | 32 | 2 | 1,5 | 30 | 79 | 78 | 107 | 115 | 120 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33215/Q | 75 | 130 | 41 | 209 | 300 | 34 | 3400 | 4800 | 2,25 | 3eek | 75 | 102 | 41 | 31 | 2 | 1,5 | 32 | 84 | 84 | 111 | 122 | 125 | 6 | 10 | 2 | 1,5 | 0,43 | 1,4 | 0,8 |
| 33216/Q | 80 | 140 | 46 | 251 | 375 | 41,5 | 3200 | 4500 | 2.90 | 3eek | 80 | 110 | 46 | 35 | 2,5 | 2 | 35 | 89 | 90 | 119 | 130 | 135 | 7 | 11 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33217/Q | 85 | 150 | 49 | 286 | 430 | 48 | 3000 | 4300 | 3.70 | 3eek | 85 | 117 | 49 | 37 | 2,5 | 2 | 37 | 96 | 95 | 128 | 140 | 144 | 7 | 12 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33219 | 95 | 170 | 58 | 374 | 560 | 62 | 2600 | 3800 | 5,50 | 3Fe | 95 | 132 | 58 | 44 | 3 | 2,5 | 42 | 107 | 107 | 144 | 158 | 163 | 9 | 14 | 2,5 | 2 | 0,40 | 1,5 | 0,8 |
| 33220 | 100 | 180 | 63 | 429 | 655 | 71 | 2400 | 3600 | 6,95 | 3Fe | 100 | 139 | 63 | 48 | 3 | 2,5 | 43 | 112 | 112 | 151 | 168 | 172 | 10 | 15 | 2,5 | 2 | 0,4 | 1,5 | 0,8 |
| 30332J2 | 160 | 340 | 75 | 913 | 1180 | 114 | 1500 | 2000 | 29,0 | 2 GB | 160 | 233 | 68 | 58 | 5 | 4 | 61 | 201 | 180 | 290 | 323 | 310 | 9 | 17 | 4 | 3 | 0,35 | 1,7 | 0,9 |
