Vodič LV serije valjci su svojevrsni ležaj koji se posebno koristi u linearnim vodičima i obično se koriste u industrijskoj opremi za automatizaciju i preciznim strojevima. Imaju vanjsku konturu u obliku slova V koja se točno podudara s vodičicom u obliku slova V, pružajući tako stabilan efekt kotrljanja. Ovaj dizajn ne samo da povećava područje kontakta između vodeće šine i valjka, već također povećava nosivost i otpornost na habanje ležaja, što ga čini prikladnim za velike brzine i teške uvjete opterećenja. LV serije ležajevi se široko koriste u tekstilnim strojevima, robotskoj opremi, strojevima za pakiranje i drugim poljima, posebno u situacijama kada su potrebni visoki precizno pozicioniranje i nisko trenje. $$
Parametri proizvoda

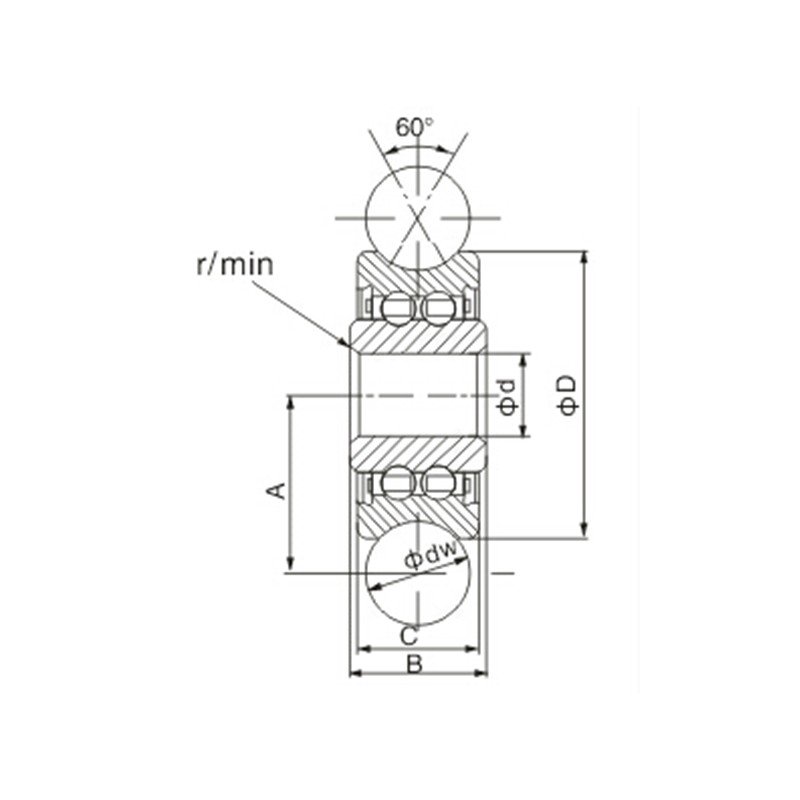

| Tip kotača | Težina | Dimenzije (mm) | Opterećenje (KN) | |||||||||
| (Kg) | dw | d | D | b | C | A | α | Rs | Cw | Krava | ||
| Lv 20/7 zz | 17 | 10 | 7 | 22 | 11 | 11 | 14.5 | 120 | 0.3 | 3.78 | 2.05 | |
| Lv 20/8 zz | 49 | 10 | 8 | 30 | 14 | 14 | 18.1 | 120 | 0.3 | 5.13 | 2.67 | |
| Lv 202-38 zz | 87 | 10 | 15 | 38 | 17 | 17 | 22.3 | 120 | 0.5 | 8.47 | 5.37 | |
| Lv 202-40 zz | 110 | 10 | 15 | 40 | 18 | 18 | 22 | 120 | 0.5 | 8.47 | 5.37 | |
| Lv 201 zz | 130 | 20 | 12 | 41 | 20 | 20 | 28 | 120 | 0.3 | 8.47 | 5.37 | |
| Lv 201-14.2rs | 107 | 14 | 12 | 39.9 | 20.1 | 18 | 24 | 100 | 0.5 | 8.9 | 5 | |
| Lv 202-41 zz | 116 | 20 | 15 | 41 | 20 | 20 | 28 | 120 | 0.5 | 8.47 | 5.37 | |
| Lv 203 zz | 325 | 20 | 17 | 58 | 25 | 25 | 35 | 120 | 0.5 | 14.66 | 9.1 | |
| Lv 204-57 zz | 290 | 30 | 20 | 57 | 22 | 22 | 41 | 120 | 0.6 | 14.66 | 9.1 | |
